三精閥門 PZ41H排渣閘閥可定制

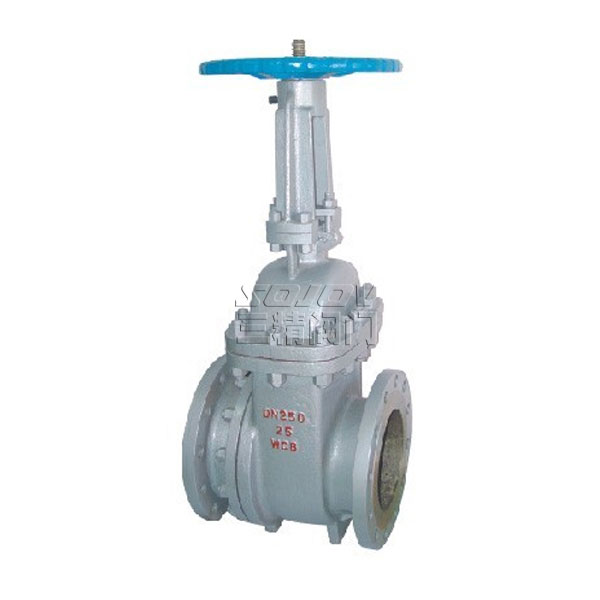

PZ41H排渣閘閥

PZ41H排渣閘閥適用介質灰渣水混合物，渣水比≥1:15，最大類徑≤50mm

排渣閘閥型號：PZ41H	排渣閘閥公稱通徑：50MM-500MM	排渣閘閥使用壓力：1.6MPA -2.5MPA
排渣閘閥連接方式：法蘭連接	排渣閘閥形式：手動	排渣閘閥主要功能：起開關作用
排渣閘閥使用介質：水油品蒸汽	排渣閘閥材質：鑄鋼不銹鋼	排渣閘閥標準：機械部標準或定做非標

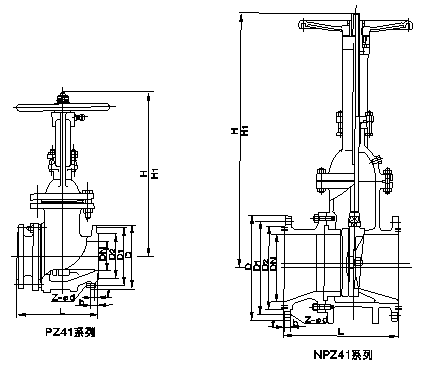

PZ41H排渣閘閥主要尺寸

Main dimensions

型號 Type	公稱通徑 DN/mm Nominal diameter	主要尺寸/mm Main dimensions
型號 Type	公稱通徑 DN/mm Nominal diameter	L	D	D1	D2	b	Z-ød	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閥尺寸同上，高度重量加電動頭。 Dimensions of motor-driven valve are the same as the above with extra height	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	220	180	150	24	8-ø18	685
	150	350	285	240	212	28	8-ø22	790
	200	400	340	295	268	30	12-ø22	885
	250	450	405	355	320	32	12-ø26	1015
	300	500	460	41O	370	34	12-ø26	1190
	350	550	520	470	430	38	16-ø26	1350
	400	600	580	525	482	40	16-ø30	1460
	500	700	715	650	585	46	20-ø33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、重量外加電動裝置。 Dimensions are the same as the above With extra height and Weight of the motor	50	250	165	125	102	20	4-ø18	335
	80	280	200	150	133	22	8-ø18	510
	100	300	235	190	158	24	8-ø22	685
	150	350	300	250	212	30	8-ø26	190
	200	400	360	31O	278	34	12-ø26	885
	250	450	425	370	335	36	12-ø30	1015
	300	500	485	430	390	40	16-ø30	1190
	350	550	555	490	450	44	16-ø33	1350
	400	600	620	550	505	48	16-ø36	1460
	450	650	670	600	555	50	20-ø36	1620
	500	700	730	660	615	52	20-ø36	1820
PL41H-25 PL941H-25 電動尺寸同上，高度、重量外加電動裝置。 Dimensions are the Same as the above With extra height and Weight of the mortor	150	400	300	250	212	30	8-ø26	91O
	200	500	360	31O	278	34	12-ø26	1100
	250	550	425	370	335	36	12-ø30	1430
	300	650	485	430	390	40	16-ø30	1558
	350	700	555	490	450	44	16-ø33	1678
	400	750	620	550	505	48	16-ø36	1830
	450	850	670	600	555	50	20-ø36	1990
	500	900	730	660	615	52	20-ø36	2160

PZ41H排渣閘閥工作溫度 Working temp	≤100℃
PZ41H排渣閘閥閥體材料 Body Material	碳鋼WCB Carbon steel
PZ41H排渣閘閥適用介質 Applicable Media	灰渣水混合物，渣水比≥1:15，最大類徑≤50mm Mixture of Water and ash residue With a ratio of residue：Water≥1：15 and max．s

PZ41H排渣閘閥訂貨主要事項：

閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】

相關閘閥系列
Z941W電動不銹鋼閘閥	Z41H法蘭楔式閘閥	BZ41H/W保溫閘閥	Z41W法蘭不銹鋼閘閥	焊接式真空閘閥
水封閘閥	PZ41H排渣閘閥	Z44H/Z48H快速排污閥	NKZ41H真空閘閥	法蘭高壓閘閥
波紋管閘閥	Z45X彈性座封閘閥	Z41X明桿彈性座封閘閥	Z15T內螺紋暗桿楔式閘閥	Z45T暗桿楔式閘閥
Z44T暗桿楔式閘閥	Z41T-10楔式閘閥	DZ41W不銹鋼低溫閘閥

三精閥門售后服務承諾

對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：

一、我公司對產品質量實行三包，即：包質、包換、保修；

二、合同簽訂后，保證保質、保量，按時交貨；

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢，隨時給予解答；

五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；

當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。

三精閥門訂購須

1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥

2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；

3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；

4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
