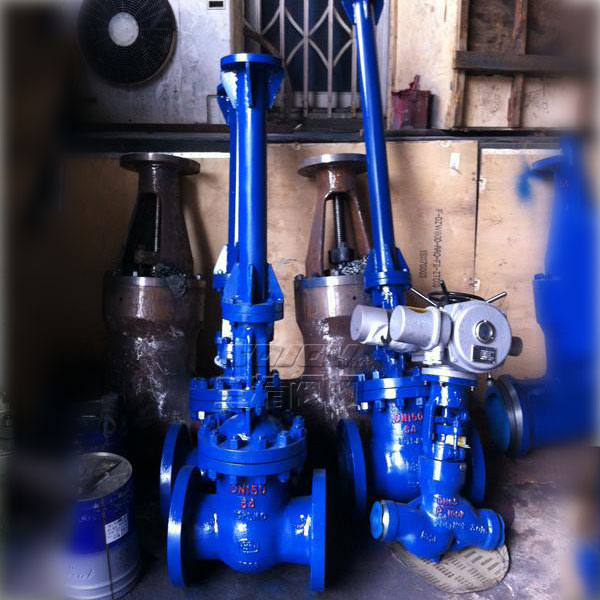

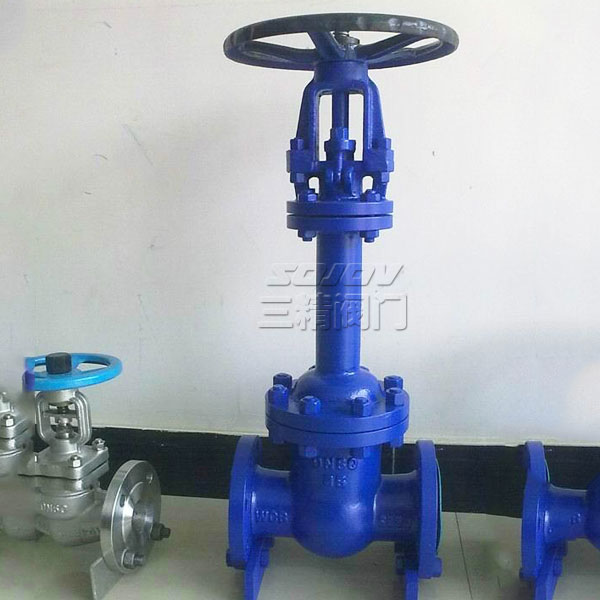

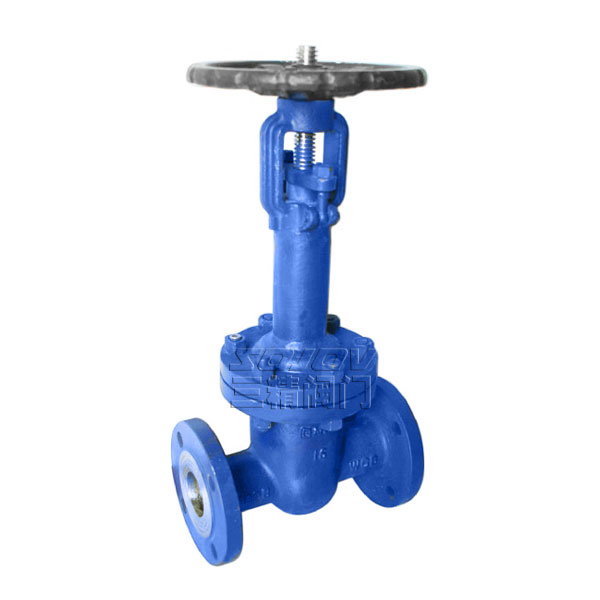

波紋管閘閥
波紋管閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。本類閥門在管道中一般應當水平安裝。
波紋管閘閥結構特點
|
波紋管閘閥 型號：WZ41H |
波紋管閘閥 公稱通徑：50MM-600MM |
波紋管閘閥 使用壓力：1.6MPA -10MPA |
|
波紋管閘閥連接方式：法蘭連接 |
波紋管閘閥 形式：手動 |
波紋管閘閥 主要功能：起開關作用 |
|
波紋管閘閥使用介質：水 油品 蒸汽 |
波紋管閘閥 材質： 鑄鋼 不銹鋼 |
波紋管閘閥標準：機械部標準或定做非標 |
1、波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。

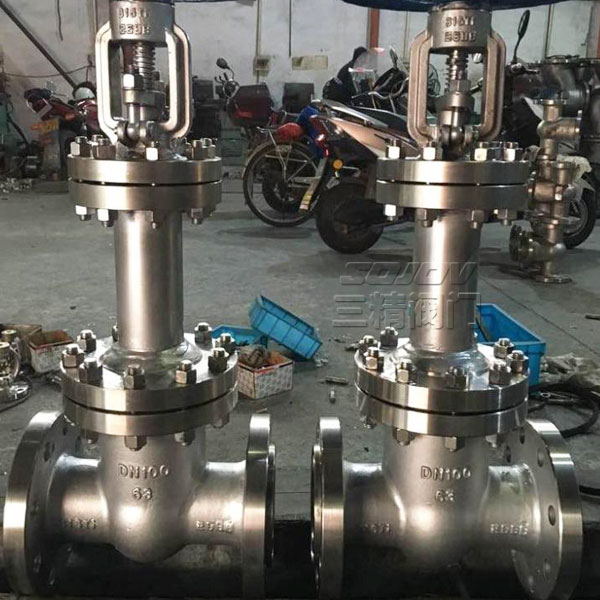

2、波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。
波紋管閘閥用途
波紋管閘閥適用于 Class150 ～ 900 、 PN1.0 ～ 16.0MPa ，工作溫度 -29 ～ 425℃ （碳鋼）、 -29 ～ 500℃ （不銹鋼）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質， 可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
波紋管閘閥標準規范
|
設計與制造 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
|
API600、 |
ANSI B16.10、 |
ANSI B16.5、 |
API598、 |
閥體材料
WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 、 ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti A105 、304 、 316 、 304L 、 316L 、 1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti 。驅動方式 手動、傘齒輪傳動、電動。連接形式 法蘭連接、對焊連接。
閘閥訂貨主要事項：
閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】
