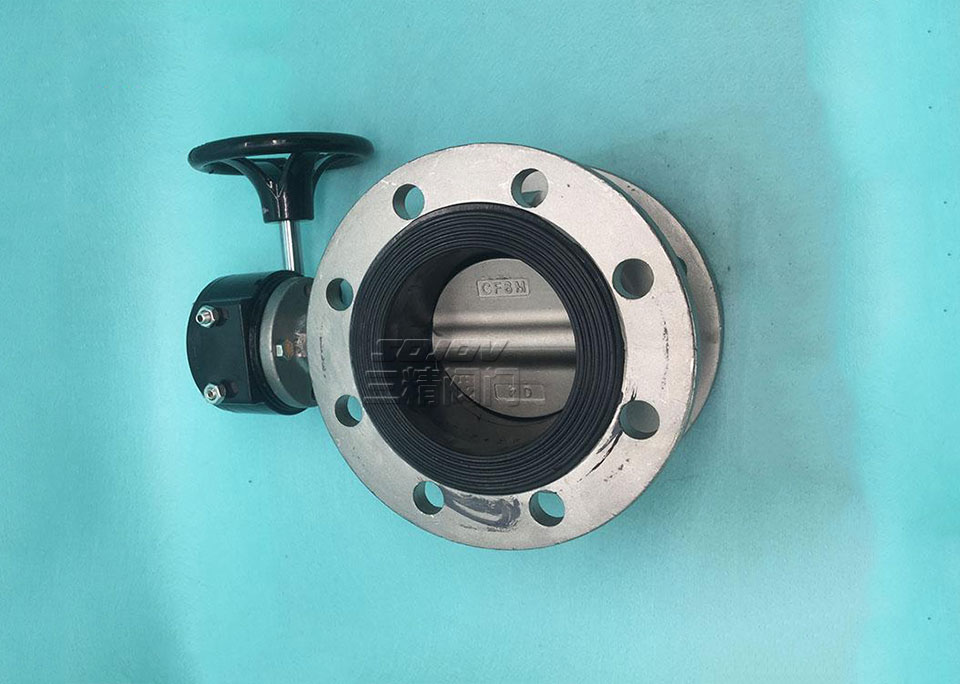

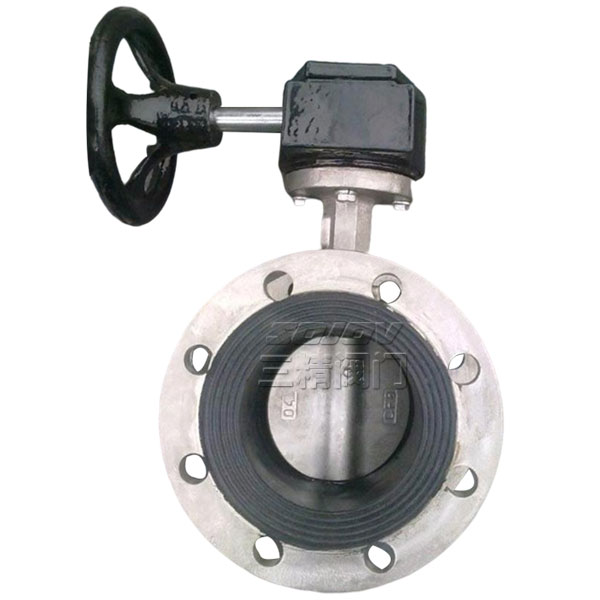

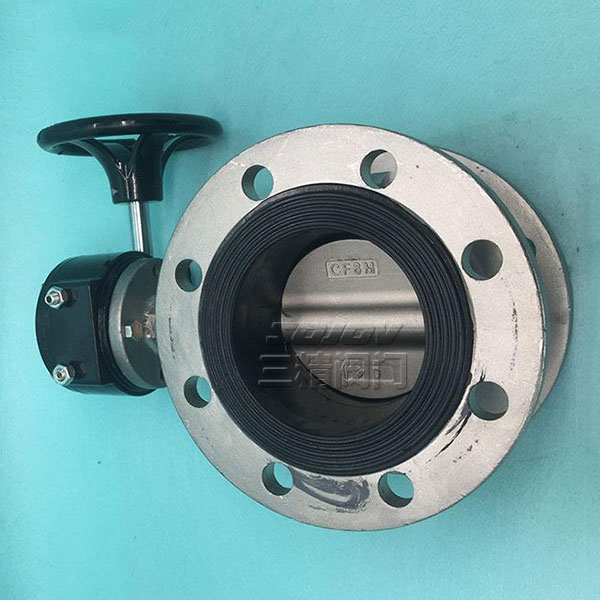

D341X不銹鋼蝸輪軟密封蝶閥
D341X蝸輪傳動法蘭式蝶閥適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等。
D341X蝸輪傳動法蘭式蝶閥概述
|
蝸輪蝶閥 型號：D341X |
蝸輪蝶閥 公稱通徑：50MM-1000MM |
蝸輪蝶閥 使用壓力：1.6MPA -2.5MPA |
|
蝸輪蝶閥 連接方式：法蘭連接 |
蝸輪蝶閥 形式： 電動 |
蝸輪蝶閥 主要功能：起開關作用 |
|
蝸輪蝶閥 使用介質：水 油品 蒸汽 |
蝸輪蝶閥 材質：鑄鐵 鑄鋼 不銹鋼 |
蝸輪蝶閥 標準：機械部標準或定做非標 |
閥門材料：鑄鐵、碳鋼、不銹鋼
密封圈材料：天然橡膠（NR）-20～+85℃ 乙丙橡膠（EPDM）-40～+125℃ 丁腈橡膠（NBR）-20～+82℃ 硅橡膠（SI）-70～+150℃
氟橡膠（FPM）-23～+150℃ 氟丁橡膠（CR）0～+80℃ 丁基橡膠（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等。法蘭連接尺寸：GB/T172416-98； GB9115-88
結 構 長 度：GB12221-89 壓 力 試 驗：GB/T13927-92
D341X蝸輪傳動法蘭式蝶閥外形尺寸
|
通徑（DN） |
L |
D |
D1 |
Z-d |
H |
Ho |
A |
B |
|
50 |
108 |
165 |
125 |
4-18 |
63 |
360 |
193 |
125 |
|
65 |
112 |
185 |
145 |
4-18 |
70 |
321 |
193 |
125 |
|
80 |
114 |
200 |
160 |
8-18 |
83 |
346 |
193 |
125 |
|
100 |
127 |
220 |
180 |
8-18 |
105 |
387 |
193 |
125 |
|
125 |
140 |
250 |
210 |
8-18 |
115 |
411 |
193 |
125 |
|
150 |
140 |
285 |
240 |
8-18 |
137 |
447 |
193 |
125 |
|
200 |
152 |
340 |
295 |
8-18 |
164 |
572 |
|
165 |
|
250 |
250 |
395 |
350 |
12-22 |
206 |
646 |
|
165 |
|
300 |
270 |
445 |
400 |
12-22 |
230 |
738 |
|
175 |
|
350 |
290 |
505 |
460 |
16-22 |
248 |
761 |
|
175 |
|
400 |
310 |
565 |
515 |
16-22 |
289 |
877 |
|
210 |
|
450 |
330 |
615 |
565 |
20-26 |
320 |
938 |
|
210 |
|
500 |
350 |
670 |
620 |
20-26 |
343 |
993 |
|
210 |
|
600 |
390 |
780 |
725 |
20-30 |
413 |
1131 |
|
210 |
|
700 |
430 |
895 |
840 |
24-30 |
478 |
1476 |
|
320 |
|
800 |
470 |
1015 |
950 |
24-33 |
525 |
1533 |
|
320 |
|
900 |
510 |
1115 |
1050 |
28-33 |
585 |
1655 |
|
320 |
|
1000 |
550 |
1230 |
1160 |
28-36 |
640 |
1765 |
|
400 |
|
1200 |
630 |
1455 |
1380 |
32-39 |
755 |
1995 |
|
400 |
