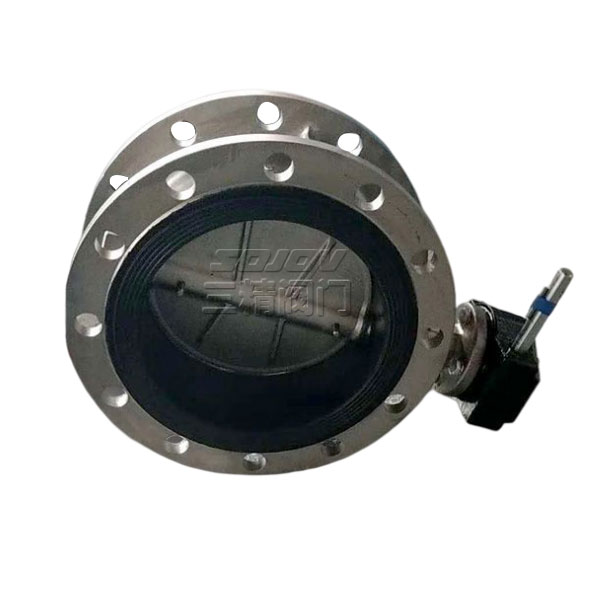

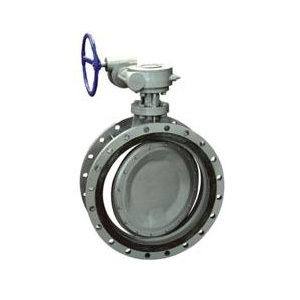

D341X不銹鋼軟密封蝶閥
D341X不銹鋼軟密封蝶閥蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
D341X不銹鋼軟密封蝶閥工作原理：
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
D341X不銹鋼軟密封蝶閥產品特點：
★驅動方式可選擇手動、電動或氣動。
☆流量特性趨直線，調節性能好。
◆密封件可更換，且密封可靠達到雙向密封�！�
◇小巧輕便，容易拆裝及維修，并可在任意位置安裝。
■結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
□蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
▲蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
△蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
☆設計與制造：GB12238 結構長度：GB12221（13系列）法蘭連接尺寸：GB4216 D41J半襯襯膠蝶閥
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿
D341X不銹鋼軟密封蝶閥用途：
|
密封圈材料代號 |
適用溫度 |
適用介質 |
|
NR |
≤85℃ |
水、空氣、酸堿類 |
|
CR |
≤85℃ |
水、煤氣、酸堿類 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
|
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
材料：
|
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
|
閥座密封圈 |
|
|
氣動裝置 |
組合件 |
壓力等級：PN（MPa） 1.0 1.6
測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
D341X不銹鋼軟密封蝶閥主要尺寸參數：
|
公稱通徑DN |
L |
D |
D1 |
n-d（mm） |
H1 |
H2 |
質量 |
|
|
PN1.6 |
PN1.6 |
|||||||
|
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
|
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
|
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
|
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
|
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
|
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
|
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
2550 |
61 |
|
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
|
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
|
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
|
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
|
450 |
222 |
615 |
565 |
16-26 |
- |
327 |
420 |
242 |
|
500 |
229 |
671 |
620 |
20-26 |
- |
352 |
480 |
279 |
|
600 |
267 |
780 |
725 |
20-30 |
- |
446 |
560 |
396 |
|
700 |
292 |
895 |
840 |
24-30 |
- |
486 |
610 |
596 |
