當前位置: 首頁 > 球閥系列 > Q41PPL全通徑整體高溫球閥

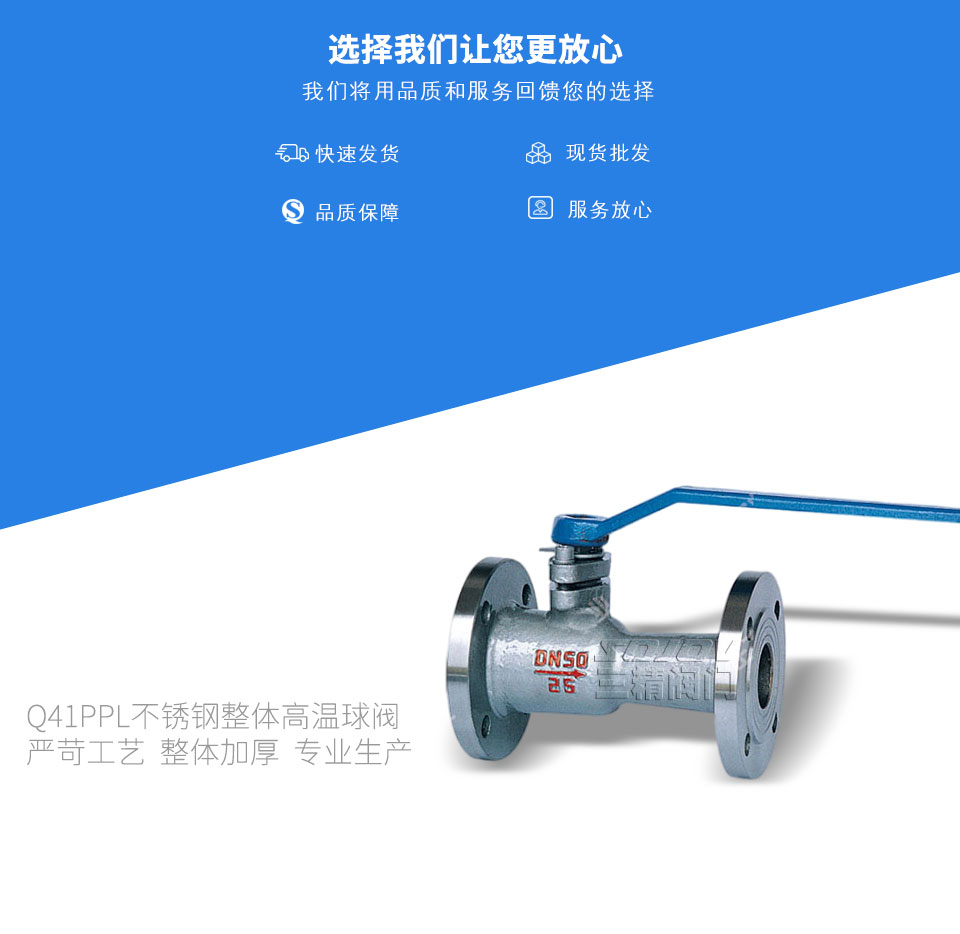

Q41PPL全通徑整體高溫球閥
  • Q41PPL全通徑整體高溫球閥
  • Q41PPL全通徑整體高溫球閥
  • Q41PPL全通徑整體高溫球閥
  • Q41PPL全通徑整體高溫球閥

Q41PPL全通徑整體高溫球閥

整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點
下一個產品:Q347N國標高壓鍛鋼球閥
上一個產品:Q647F氣動固定球閥
分享到:

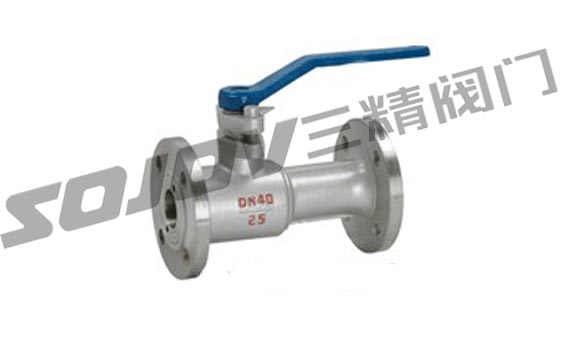

三精閥門Q41PPL全通徑整體高溫球閥可定制Q41PPL全通徑整體高溫球閥







全通徑整體高溫球閥產品結構





全通徑整體高溫球閥概述

整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點,“三精”牌高溫球閥與截止閥、柱塞閥、排污閥,結構長度相符,擴大了球閥使用范圍,廣泛用于石油、化工、橡膠、造紙、制藥等行業,可替代截止閥、柱塞閥、快速排污閥。適用介質:水、蒸汽、導熱油等酸類,使用溫度:≤350℃

全通徑整體高溫球閥性能參數

型號 公稱壓力
(MPa)
強度試驗壓力
(MPa)
密封試驗壓
(MPa)
適用溫度
(℃)
適用介質
Q41M/F-16C 1.6 2.4 1.8 -28~+300 (M/F) 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q41M/F-16C 2.5 3.8 2.8 -28~+350 (PPL)

全通徑整體高溫球閥主要零部件材料

序號 零部件名稱 材料
1 閥體 球墨鑄鐵、碳素鋼、鑄不銹鋼
2 密封圈 (M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
3 不銹鋼
4 填料 聚四氟乙烯
5 填料壓蓋 QT450-10球墨鑄鐵
6 閥桿 碳素鋼、鉻不銹鋼
7 手柄 碳鋼

全通徑整體高溫球閥主要技術參數

型號 規格 尺寸
L D D 1 D 2 z-φd H b
Q41M/F-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24

全通徑整體高溫球閥結構特點及作用原理

閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料,使球體表面粗糙度和圓度達到標準要求,從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉,使介質順利通過。

售后服務承諾

對于貴公司在三精閥門訂購閥門產品,我廠在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

五、在交付設備時,本廠向需方交付以下資料:發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復最快解決問題。



產品用途



Q41PPL全通徑整體高溫球閥10大品質保障生產環境售后服務
