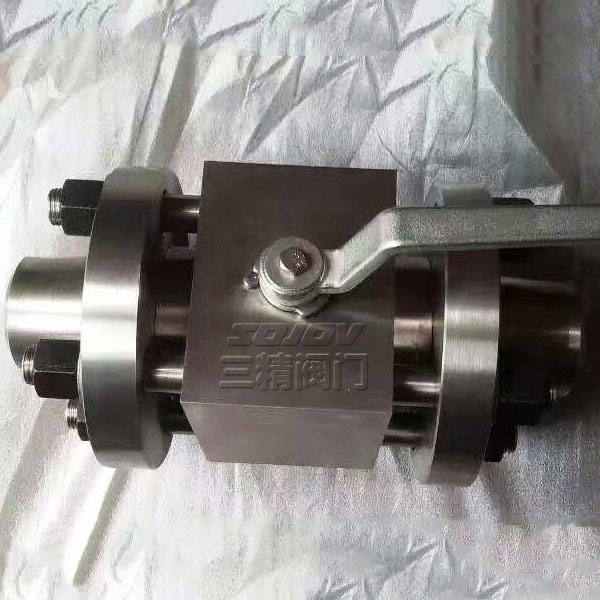

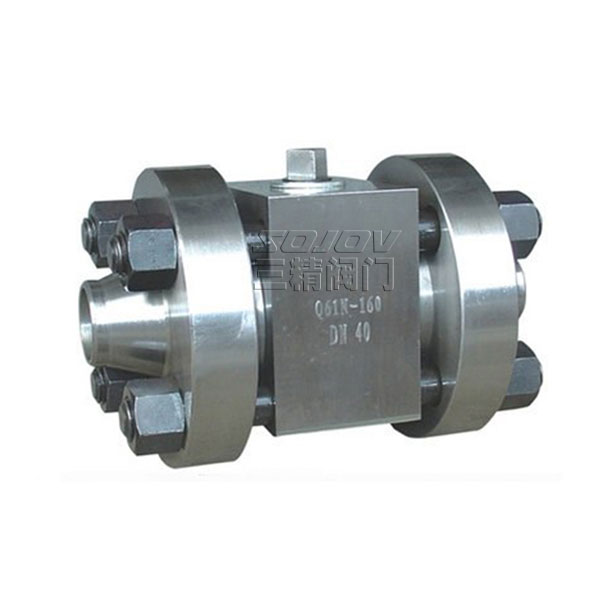

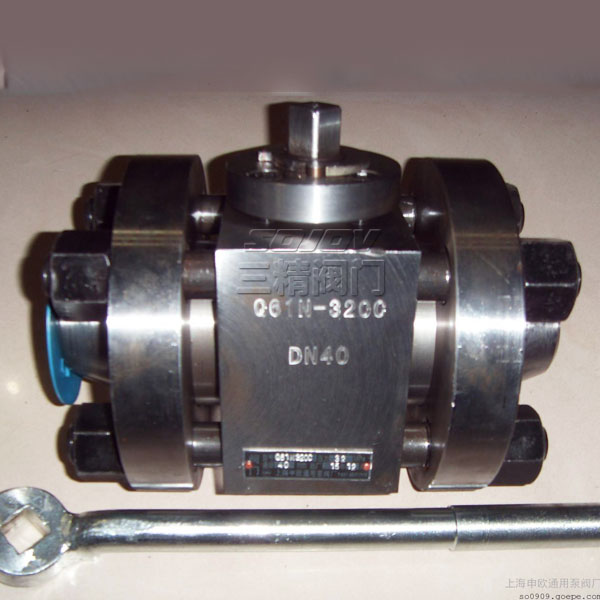

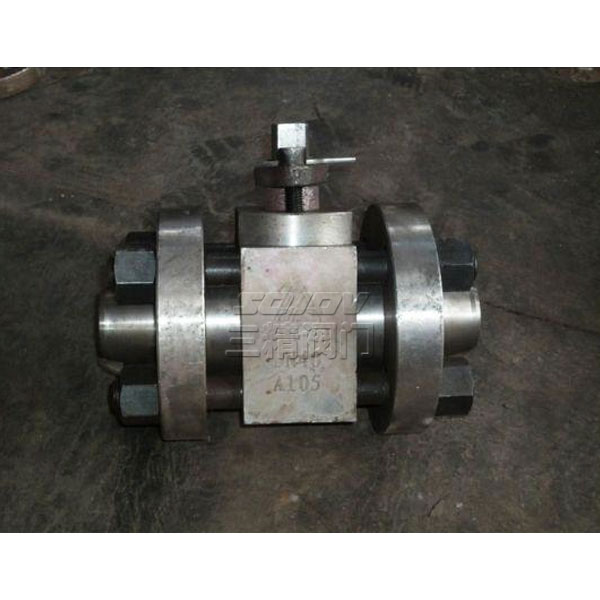

Q61N高壓對焊球閥
型號：Q61N Q61H
通徑：10MM-600MM
使用壓力：10MPA -40MPA
連接方式：焊接連接
操作方式：手動
主要功能：起開關作用
使用介質：水.油品.蒸汽
材質：A105鍛鋼 304鍛不銹鋼
標準：機械部標準或定做非標
高壓球閥產品介紹
|
高壓球閥型號：Q61N Q61H |
高壓球閥 通徑：10MM-600MM |
高壓球閥使用壓力：10MPA -40MPA |
|
高壓球閥 連接方式：焊接連接 |
高壓球閥 操作操作操作方式：手動 |
高壓球閥主要功能：起開關作用 |
|
高壓球閥使用介質：水.油品.蒸汽 |
高壓球閥材質：A105鍛鋼 304鍛不銹鋼 |
高壓球閥標準：機械部標準或定做非標 |
高壓球閥特性公稱壓力：16-32MPa 適用溫度范圍:-20～232℃～425℃ 適用介質:水、油、氣及某些腐蝕性液體（W O G） 焊接類型：對焊（BW）、承接焊（SW）
高壓對焊球閥主要零部件材料
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q61N-160/320C |
A105、45 |
1Cr18/Cr18Ni9Ti |
鑄 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸類 |
Q61N-160/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q61N-160/320R |
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni12Mo2Ti |
高壓對焊球閥主要外形尺寸
|
型號 |
公稱通徑 |
尺寸 |
|||||||||
|
L |
L1 |
D |
D1 |
H |
L0 |
||||||
|
10 |
150 |
60 |
90 |
17 |
58 |
220 |
||||
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|||||
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|||||
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|||||
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|||||
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|||||
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|||||
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|||||
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|||||
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|||||
售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。訂購須知
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
