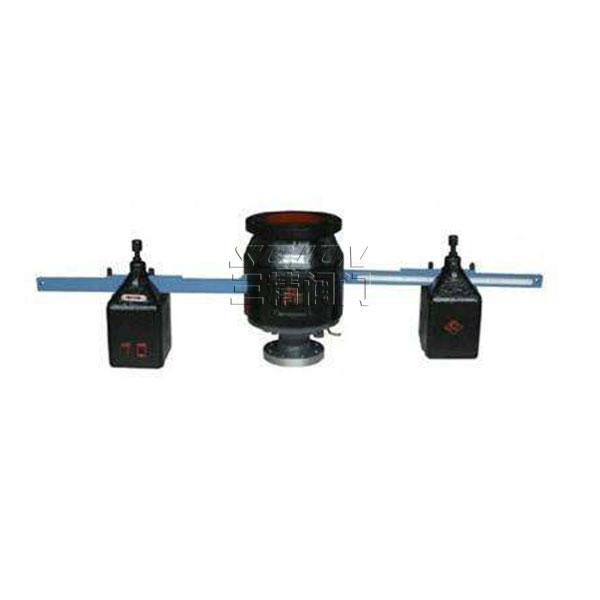

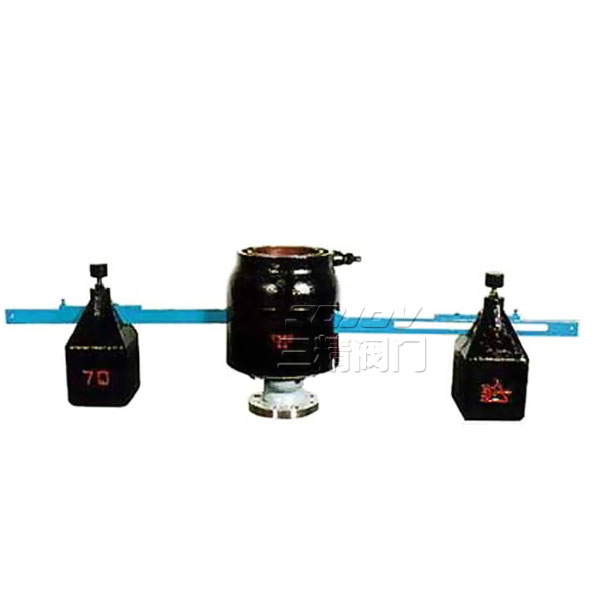

雙杠桿安全閥,雙杠桿式安全閥
型號：GA44H
公稱通徑：80MM
使用壓力：1.6MPA -6.4MPA
連接方式：法蘭連接
形式：杠桿式
主要功能：泄壓保護作用
使用介質：蒸汽 空氣
材質：鑄鋼
標準：機械部標準或定做非標
GA44H-16C/25/40 GA44H-64雙杠桿安全閥
GA44H-16C/25/40 GA44H-64雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
| 雙杠桿安全閥型號：GA44H | 雙杠桿安全閥公稱通徑：80MM | 雙杠桿安全閥 使用壓力：1.6MPA -6.4MPA |
| 雙杠桿安全閥 連接方式：法蘭連接 | 雙杠桿安全閥形式：杠桿式 | 雙杠桿安全閥主要功能：泄壓保護作用 |
| 雙杠桿安全閥 使用介質：蒸汽 空氣 | 雙杠桿安全閥 材質：鑄鋼 | 雙杠桿安全閥標準：機械部標準或定做非標 |
GA44H型安全閥的主要零件材料和GA42H-16C/25/40安全閥的相同。

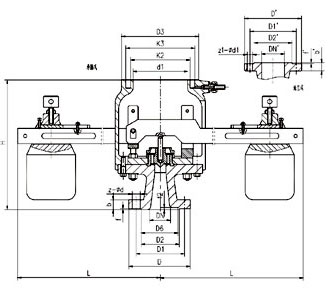

外形尺寸和連接尺寸
|
型號
|
公稱通徑
|
尺寸
|
|||||||||||||||||||||
|
do-z
|
D
|
D1
|
D2
|
D6
|
f
|
f2
|
b
|
Z-ød
|
H
|
L
|
承插式
|
法蘭式
|
|||||||||||
|
d1
|
k2
|
k3
|
D3
|
DN'
|
D2'
|
D1'
|
D'
|
b'
|
f'
|
z1-ød1
|
|||||||||||||
|
GA44H-1.6
|
80
|
50×2
|
200
|
160
|
135
|
/
|
3
|
/
|
20
|
8-18
|
410
|
840
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
GA44H-2.5
|
80
|
50×2
|
200
|
160
|
135
|
/
|
3
|
/
|
22
|
8-18
|
410
|
840
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
GA44H-4.0
|
80
|
50×2
|
200
|
160
|
135
|
121
|
3
|
4
|
22
|
8-18
|
410
|
840
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-23
|
|
GA44H-6.4
|
80
|
40×2
|
210
|
170
|
140
|
121
|
3
|
4
|
30
|
8-23
|
480
|
840
|
200
|
218
|
253
|
285
|
200
|
255
|
280
|
315
|
22
|
3
|
8-18
|
安全閥訂貨主要事項：
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.
安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥 的尺寸.一般會比設計院所選出的口徑小一號.
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】
| 相關安全閥系列 | ||||
| 彈簧微啟式安全閥 | 不銹鋼高壓安全閥 | 高壓全啟式安全閥 | 彈簧微啟式蒸汽安全閥 | 彈簧微全啟式安全閥 |
| 液化氣安全閥 | 雙聯安全閥 | 平行式安全回流閥 | 先導式安全閥 | 彈簧外螺紋安全閥 |
| 彈簧外螺紋微啟式安全閥 | 空壓機安全閥 | 外螺紋蒸汽安全閥 | 焊接高壓安全閥 | 安全溢流閥 |
| 高溫高壓安全閥 | 雙杠桿安全閥 | 帶散熱器安全閥 | 單杠桿安全閥 | 高溫高壓主安全閥 |
| 液壓安全閥 | 不銹鋼真空負壓安全閥 | 彈簧式蒸汽安全閥 | 全啟式超高壓安全閥 |
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
三精閥門訂購須
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
