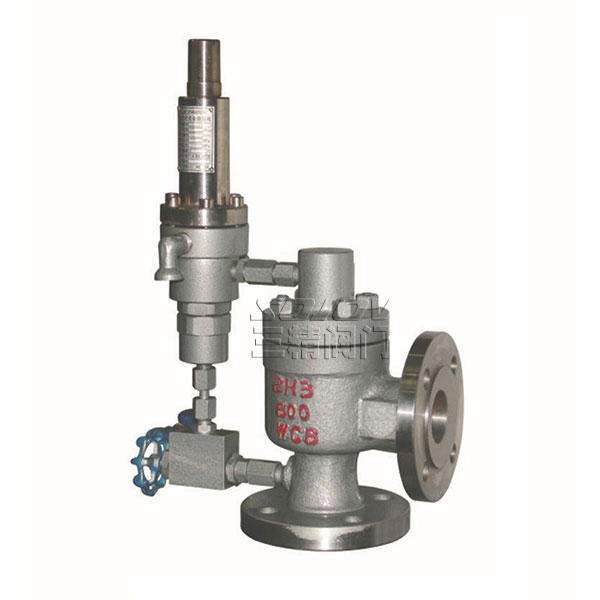

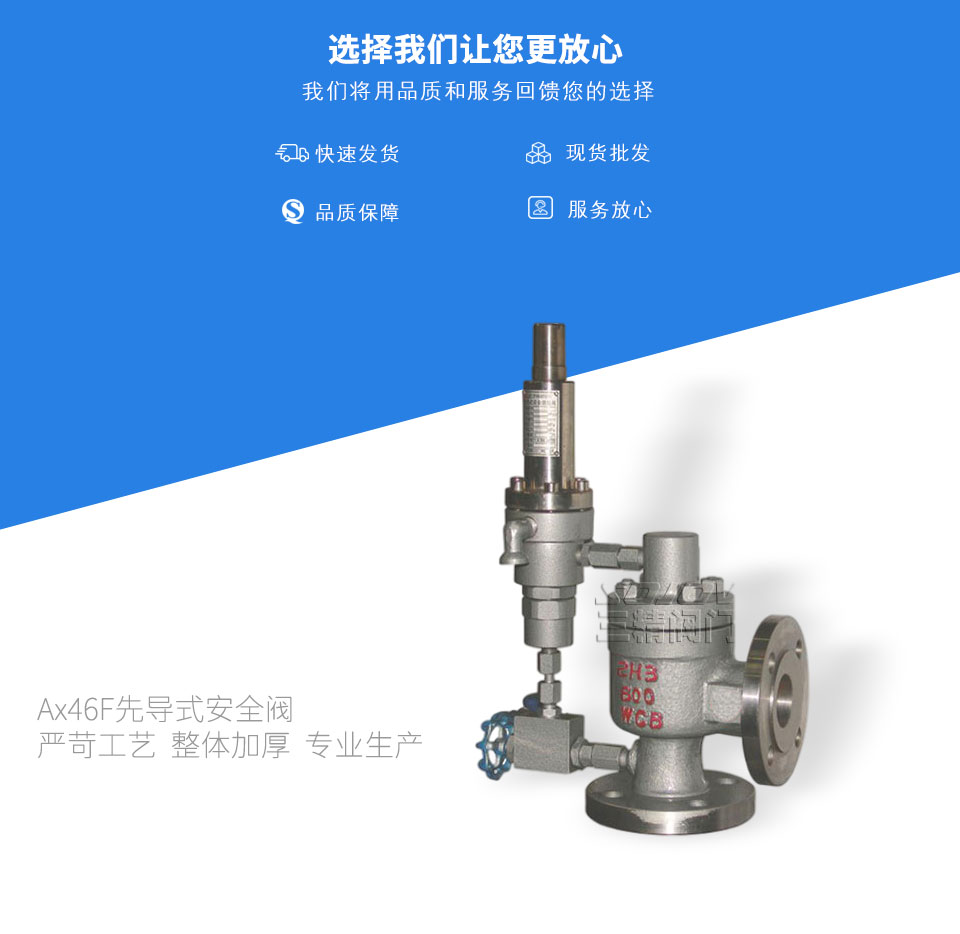

Ax46F先導式安全閥
型號：AX46F
公稱通徑：25MM-200MM
使用壓力：1.6MPA 10.0MPA
連接方式：法蘭連接
形式：先導式
主要功能：泄壓保護作用
使用介質：天然氣,氣體
材質：鑄鋼、不銹鋼
標準：機械部標準或定做非標

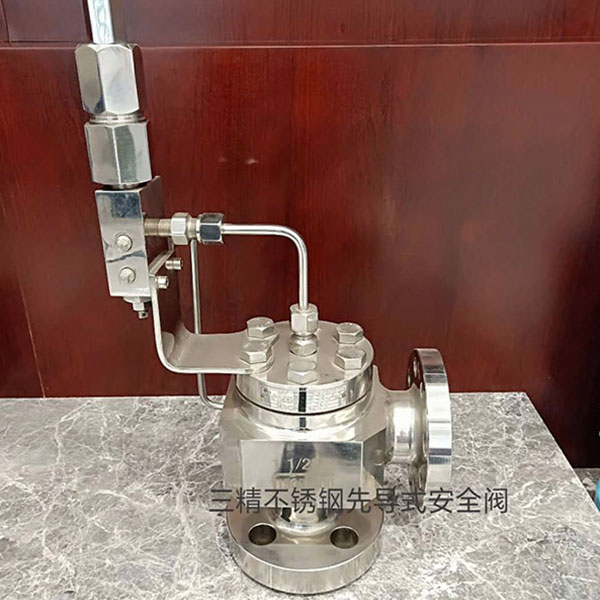

Ax46F先導式安全閥概述
| 先導式安全閥型號：AX46F | 先導式安全閥公稱通徑：25MM-200MM | 先導式安全閥 使用壓力：1.6MPA 10.0MPA |
| 先導式安全閥 連接方式：法蘭連接 | 先導式安全閥 形式：先導式 | 先導式安全閥主要功能：泄壓保護作用 |
| 先導式安全閥使用介質：天然氣,氣體 | 先導式安全閥 材質：鑄鋼.不銹鋼 | 先導式安全閥標準：機械部標準或定做非標 |

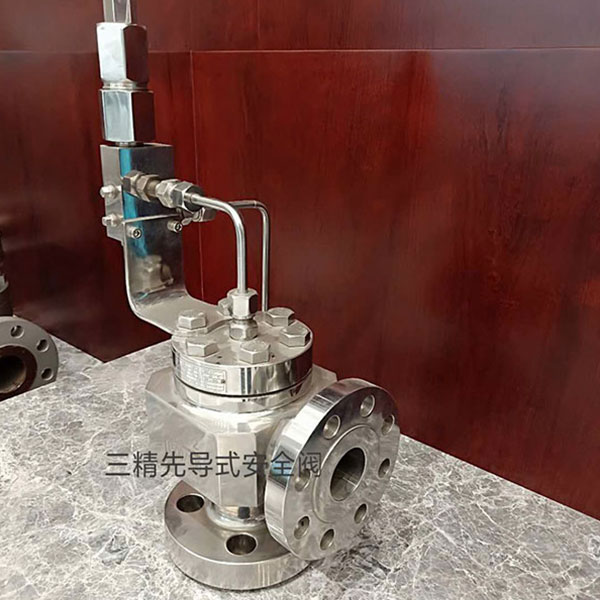

先導式安全泄壓閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便
先導式安全閥主要零部件材料
|
NO. |
零件名稱 |
Ax46Y/F 材料 |
KAX46Y/F材料 |
|
1 |
閥體 |
WCB |
WCB |
|
2 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
|
3 |
導向套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
4 |
彈簧 |
50CrVA |
50CrVA |
|
5 |
O型圈 |
氟橡膠 |
氟橡膠 |
|
6 |
閥蓋 |
25 |
25 |
|
7 |
導閥 |
部件 |
|

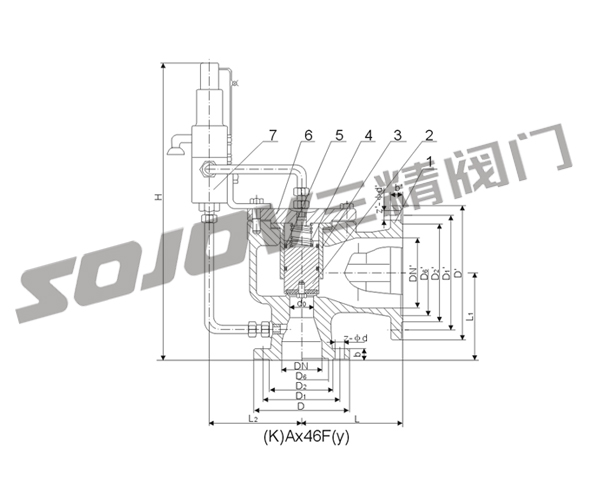

先導式安全閥外形尺寸和連接尺寸寸
|
型號 |
公稱通徑 |
do |
L |
L1 |
L2 |
H |
DN' |
D |
D1 |
D2 |
D6 |
b |
Z-?d |
D' |
D1' |
D2' |
D6' |
b' |
Z'-?d' |
||||
AF46Y-16 |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
16 |
4-14 |
140 |
100 |
78 |
18 |
4-18 |
||||||
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
18 |
4-18 |
150 |
110 |
85 |
18 |
4-18 |
|||||||
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
18 |
4-18 |
165 |
125 |
100 |
20 |
4-18 |
|||||||
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
20 |
4-18 |
185 |
145 |
120 |
20 |
4-18 |
|||||||
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
20 |
4-18 |
200 |
160 |
135 |
20 |
8-18 |
|||||||
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
20 |
8-18 |
220 |
180 |
155 |
22 |
8-18 |
|||||||
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
220 |
180 |
155 |
22 |
8-18 |
250 |
210 |
185 |
24 |
8-18 |
|||||||
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
250 |
210 |
185 |
22 |
8-18 |
285 |
240 |
210 |
24 |
8-23 |
|||||||
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
285 |
240 |
210 |
24 |
8-23 |
315 |
270 |
240 |
26 |
8-23 |
|||||||
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
340 |
295 |
265 |
26 |
12-23 |
405 |
355 |
320 |
30 |
12-26 |
|||||||
AF46Y-25 |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
16 |
4-14 |
140 |
100 |
78 |
18 |
4-18 |
||||||
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
18 |
4-18 |
150 |
110 |
85 |
18 |
4-18 |
|||||||
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
18 |
4-18 |
165 |
125 |
100 |
20 |
4-18 |
|||||||
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
20 |
4-18 |
185 |
145 |
120 |
20 |
4-18 |
|||||||
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
22 |
8-18 |
200 |
160 |
135 |
20 |
8-18 |
|||||||
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
22 |
8-18 |
220 |
180 |
155 |
22 |
8-18 |
|||||||
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
230 |
190 |
160 |
24 |
8-23 |
250 |
210 |
185 |
22 |
8-18 |
|||||||
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
270 |
220 |
188 |
28 |
8-26 |
285 |
240 |
210 |
24 |
8-23 |
|||||||
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
300 |
250 |
218 |
30 |
8-26 |
310 |
270 |
240 |
26 |
8-23 |
|||||||
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
360 |
310 |
278 |
34 |
12-26 |
405 |
355 |
320 |
30 |
12-26 |
|||||||
AF46Y-40 |
25 |
15 |
110 |
95 |
150 |
365 |
32 |
115 |
85 |
65 |
58 |
16 |
4-14 |
140 |
100 |
78 |
18 |
4-18 |
|||||
|
32 |
20 |
115 |
100 |
150 |
375 |
40 |
140 |
100 |
78 |
66 |
18 |
4-18 |
150 |
110 |
85 |
18 |
4-18 |
||||||
|
40 |
25 |
120 |
110 |
160 |
390 |
50 |
150 |
110 |
85 |
76 |
18 |
4-18 |
165 |
125 |
100 |
20 |
4-18 |
||||||
|
50 |
32 |
135 |
120 |
160 |
410 |
65 |
165 |
125 |
100 |
88 |
20 |
4-18 |
185 |
145 |
120 |
20 |
4-18 |
||||||
|
65 |
40 |
160 |
140 |
175 |
435 |
80 |
185 |
145 |
120 |
110 |
22 |
8-18 |
200 |
160 |
135 |
20 |
8-18 |
||||||
|
80 |
50 |
170 |
135 |
175 |
451 |
100 |
200 |
160 |
135 |
121 |
22 |
8-18 |
220 |
180 |
155 |
22 |
8-18 |
||||||
|
100 |
65 |
195 |
175 |
195 |
500 |
125 |
235 |
190 |
160 |
150 |
24 |
8-23 |
250 |
210 |
185 |
22 |
8-18 |
||||||
|
125 |
80 |
210 |
190 |
220 |
526 |
150 |
270 |
220 |
188 |
176 |
28 |
8-26 |
285 |
240 |
210 |
24 |
8-23 |
||||||
|
150 |
100 |
255 |
230 |
265 |
623 |
175 |
300 |
250 |
218 |
204 |
30 |
8-26 |
310 |
270 |
240 |
26 |
8-23 |
||||||
|
200 |
125 |
300 |
260 |
300 |
690 |
250 |
375 |
320 |
282 |
260 |
38 |
12-30 |
405 |
355 |
320 |
30 |
12-26 |
||||||
AF46Y-64 |
25 |
15 |
110 |
100 |
160 |
365 |
32 |
140 |
100 |
78 |
58 |
22 |
4-18 |
140 |
100 |
78 |
66 |
18 |
4-18 |
||||
|
32 |
20 |
130 |
110 |
160 |
375 |
40 |
155 |
110 |
82 |
66 |
24 |
4-23 |
150 |
110 |
85 |
76 |
18 |
4-18 |
|||||
|
40 |
25 |
130 |
120 |
170 |
445 |
50 |
170 |
125 |
95 |
76 |
24 |
4-23 |
165 |
125 |
100 |
88 |
20 |
4-18 |
|||||
|
50 |
32 |
135 |
130 |
195 |
460 |
65 |
180 |
135 |
105 |
88 |
26 |
4-23 |
185 |
145 |
120 |
110 |
22 |
8-18 |
|||||
|
65 |
40 |
175 |
160 |
225 |
495 |
80 |
205 |
160 |
130 |
110 |
28 |
8-23 |
200 |
160 |
135 |
121 |
22 |
8-18 |
|||||
|
80 |
50 |
175 |
160 |
225 |
525 |
100 |
215 |
170 |
140 |
121 |
30 |
8-23 |
235 |
190 |
160 |
150 |
24 |
8-23 |
|||||
|
100 |
65 |
195 |
195 |
245 |
565 |
125 |
250 |
200 |
168 |
150 |
32 |
8-26 |
270 |
220 |
188 |
176 |
28 |
8-25 |
|||||
|
150 |
100 |
280 |
265 |
265 |
610 |
200 |
345 |
280 |
240 |
204 |
38 |
8-34 |
375 |
320 |
282 |
260 |
38 |
12-30 |
|||||
|
200 |
125 |
300 |
295 |
300 |
680 |
250 |
405 |
345 |
300 |
260 |
44 |
12-34 |
450 |
385 |
345 |
313 |
42 |
12-34 |
|||||
AF46Y-100 |
25 |
15 |
110 |
100 |
160 |
365 |
32 |
140 |
100 |
78 |
58 |
24 |
4-18 |
140 |
100 |
78 |
66 |
18 |
4-18 |
||||
|
32 |
20 |
130 |
110 |
160 |
375 |
40 |
155 |
110 |
82 |
66 |
24 |
4-23 |
150 |
110 |
85 |
76 |
18 |
4-18 |
|||||
|
40 |
25 |
130 |
120 |
170 |
445 |
50 |
170 |
125 |
95 |
76 |
26 |
4-23 |
165 |
125 |
100 |
88 |
20 |
4-18 |
|||||
|
50 |
32 |
135 |
130 |
195 |
460 |
65 |
195 |
145 |
112 |
88 |
28 |
4-26 |
185 |
145 |
120 |
110 |
22 |
8-18 |
|||||
|
65 |
40 |
175 |
160 |
225 |
495 |
80 |
220 |
170 |
138 |
110 |
32 |
8-26 |
200 |
160 |
135 |
121 |
22 |
8-18 |
|||||
|
80 |
50 |
175 |
160 |
225 |
525 |
100 |
230 |
180 |
148 |
121 |
34 |
8-26 |
235 |
190 |
160 |
150 |
24 |
8-23 |
|||||
|
100 |
65 |
195 |
195 |
245 |
565 |
125 |
265 |
210 |
172 |
150 |
38 |
8-30 |
270 |
220 |
188 |
176 |
28 |
8-25 |
|||||
|
150 |
100 |
280 |
265 |
265 |
610 |
200 |
355 |
290 |
250 |
204 |
46 |
12-34 |
375 |
320 |
282 |
260 |
38 |
12-30 |
|||||
|
200 |
125 |
300 |
295 |
300 |
680 |
250 |
430 |
360 |
312 |
260 |
54 |
12-41 |
450 |
385 |
345 |
313 |
42 |
12-34 |
安全閥訂貨主要事項：
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥 的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
