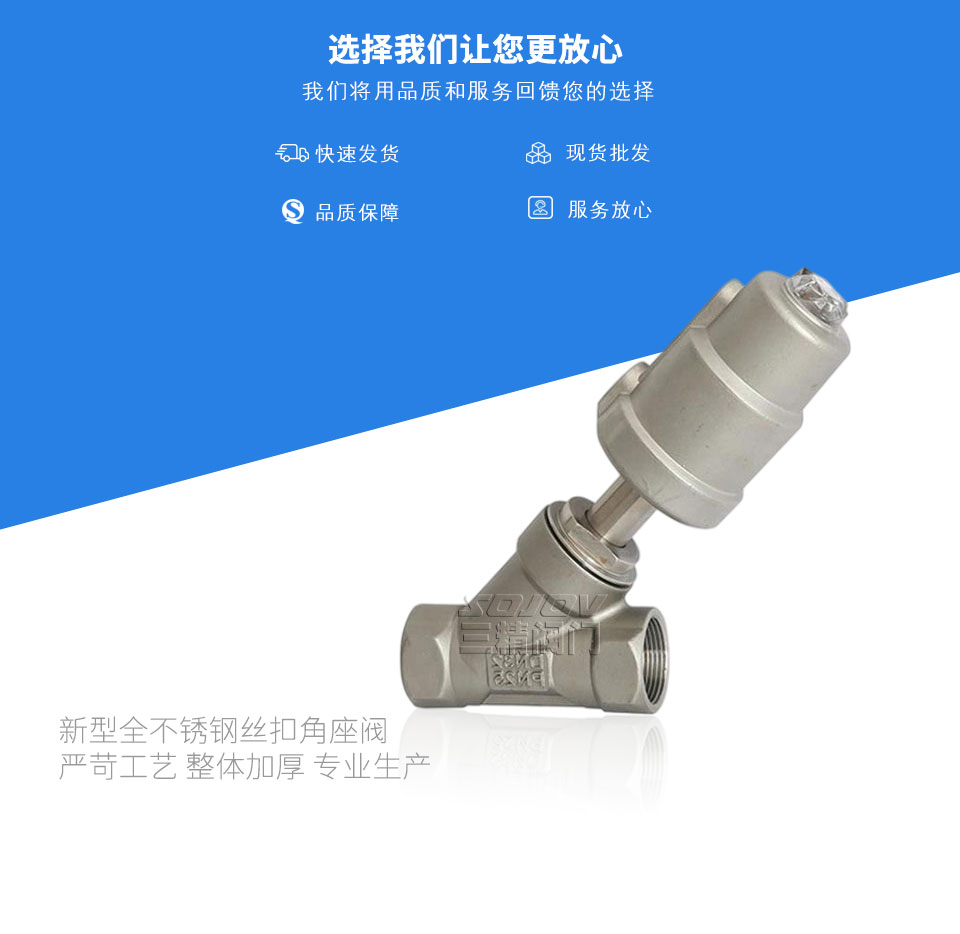

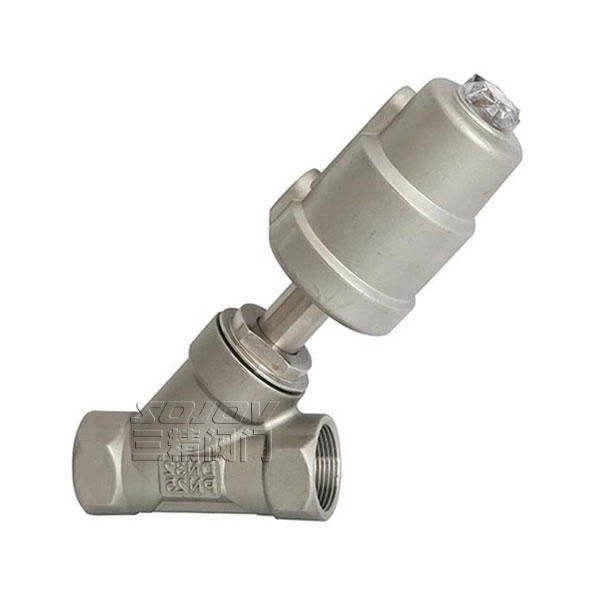

新型全不銹鋼絲扣角座閥

全不銹鋼絲扣氣動角座閥以316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。

下一個產品：手動角座閥

上一個產品：新型法蘭角座閥

分享到：

三精閥門新型全不銹鋼絲扣角座閥可定制

全不銹鋼絲扣氣動角座閥概述

全不銹鋼絲扣氣動角座閥零部件材料

名稱	材料	名稱	材料
閥體	CF8M	鎖緊螺母	Hpb59-1
六角螺母	1Cr18Ni9Ti	指示桿	Hpb59-1
閥芯密封墊	PTFE	常閉彈簧	65Mn-D
閥芯體	OCr178Ni12Mo2	缸體	CF8M
閥體密封墊	FKM	頂蓋	PC
連接	CF8M	Y型圈	FKM
閥桿	OCr178Ni12Mo2	O型圈	NBR
閥桿密封套	PTFE	閥蓋	CF8M
閥桿密封圈	PTFE	含油軸承
壓緊密封墊	PTFE	墊圈	Hpb59-1
彈簧擋圈		活塞環	FKM
密封彈簧	65Mn-D	活塞	Hpb59-1

全不銹鋼絲扣氣動角座閥參數

接口英寸	內孔 mm	KV值 m3/h	最大工作壓力	要求最小氣源壓力	執行機構 尺寸mm	流向
G3/8	13	3.7	0-16	4.0	40	閥座上方
G1/2	13	4.2	0-16	2.7	50	閥座上方
G3/4	20	8.0	0-16	2.7	50	閥座上方
G1	25	19.0	0-16	2.0	63	閥座上方
G11/4	32	27.5	0-16	2.0	63	閥座上方
G11/2	40	42.0	0-16	2.0	63	閥座上方
G2	50	52.0	0-16	2.0	63	閥座上方
G21/2	65	77.0	0-14	1.6	80	閥座上方

全不銹鋼絲扣氣動角座閥鏈接尺寸數據

接口	內孔mm	執行機械mm	A	B	C	E	F	H	A/F
G1/2	13	50	85	173	12	64	44	137	27
G3/4	20	50	95	178	12	64	44	145	32
G1	25	63	105	212	14	80	52	173	41
G11/4	32	63	120	255	16	101	60	210	50
G11/2	40	63	130	301	18	127	73	260	55
G2	50	63	150	346	20	153	86	301	70
G21/2	65	80	185	372	22	153	86	315	70
