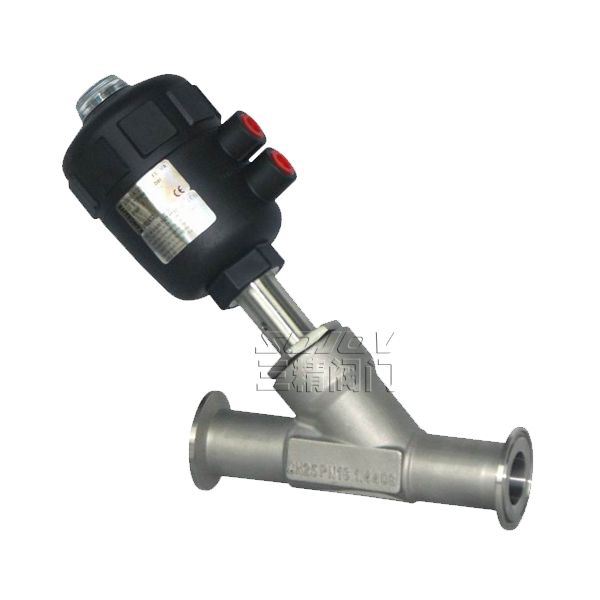

快裝式氣動角座閥
快裝式氣動角座閥概述
快裝式氣動角座閥廣泛用于啤酒、紡織印染和漂白、食品加工、清洗消毒高溫滅菌、水處理等行業；快裝式氣動角座閥適用于介質為水、液體、輕微腐蝕性氣體及液體，快裝式氣動角座閥具有投資經濟，使用安全，免維護，壽命長的特點。
快裝式氣動角座閥主要零部件材料
|
控制形式 |
直動式 |
閥體 |
不銹鋼CF8M |
|
結構 |
角座閥 |
閥芯材料 |
不銹鋼 |
|
接口 |
G1/2-G2 |
閥座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介質溫度 |
PTFE:-10℃~+180℃ |
安裝 |
任何位置 |
|
環境溫度 |
-10℃~+60℃ |
控制介質 |
空氣中性氣體蒸汽 |
快裝式氣動角座閥主要連接尺寸
|
DN |
L |
L1 |
L2 |
H |
D |
執行器 |
|
15 |
180 |
120 |
64 |
137 |
50.5 |
50 |
|
20 |
185 |
140 |
64 |
145 |
50.5 |
50 |
|
25 |
210 |
160 |
80 |
173 |
50.5 |
63 |
|
32 |
240 |
176 |
80 |
210 |
50.5 |
63 |
|
40 |
250 |
190 |
80 |
260 |
50.5 |
63 |
|
50 |
330 |
210 |
100 |
301 |
64 |
80 |
快裝式氣動角座閥主要技術參數
|
接口 |
內孔 |
KV值 |
最大工作 |
要求最小 |
執行機構 |
流向 |
|
G3/8 |
13 |
3.7 |
0-16 |
4.0 |
40 |
閥座上方 |
|
G1/2 |
13 |
4.2 |
0-16 |
2.7 |
50 |
閥座上方 |
|
G3/4 |
20 |
8.0 |
0-16 |
2.7 |
50 |
閥座上方 |
|
G1 |
25 |
19.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G11/4 |
32 |
27.5 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G11/2 |
40 |
42.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G2 |
50 |
52.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G21/2 |
65 |
77.0 |
0-14 |
1.6 |
80 |
閥座上方 |
安裝
安裝位置：任意 →在閥體外側所附的箭頭代表介質流動的方向，安裝時請遵循
安裝過
連接閥門到管道，確保閥體所附箭頭與流體方一致。焊接式閥門安裝：焊接時請先將執行器卸離閥體。
螺紋式閥門安裝：可按照用戶要求提前卸離或不需卸離執行器。
拆卸：
拆卸前首先確保對閥門的氣壓作用已經解除。安裝前需要卸下閥體時，避免用力過大，輕卸。
拆卸后，保護好螺紋、密封面及密封墊。
安裝好閥體后，裝執行器部分時，注意別漏裝密封墊。
安裝后，檢測閥體與執行器密封是否完好。確保無泄露，方可使用。
