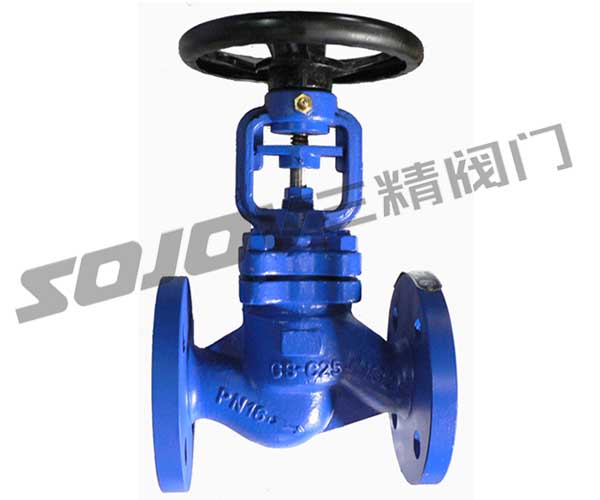

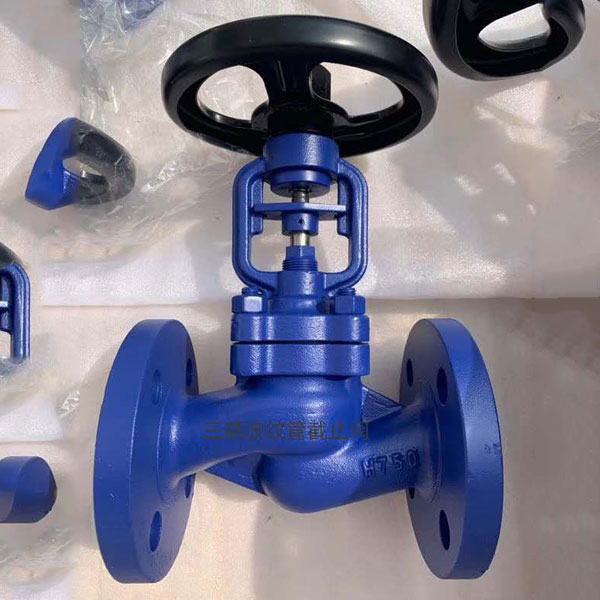

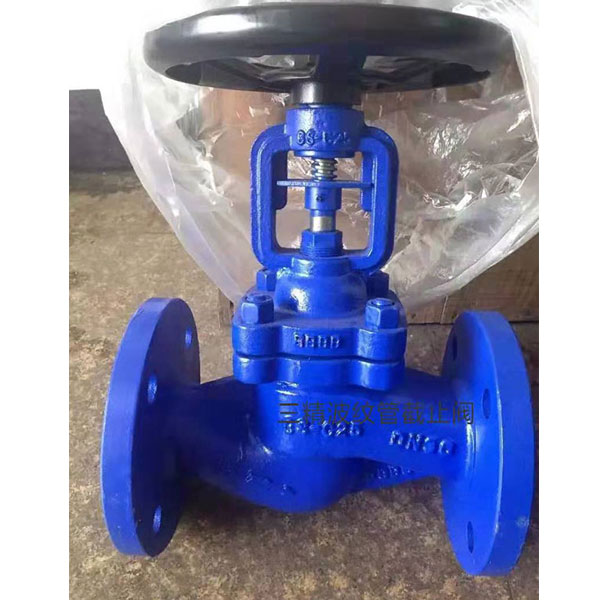

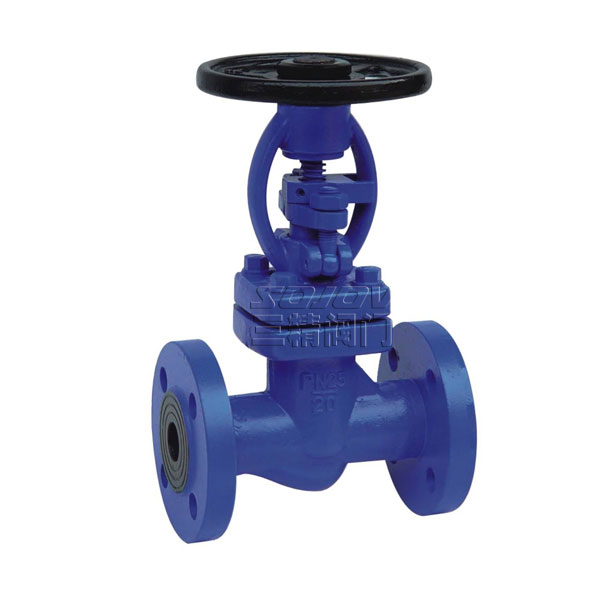

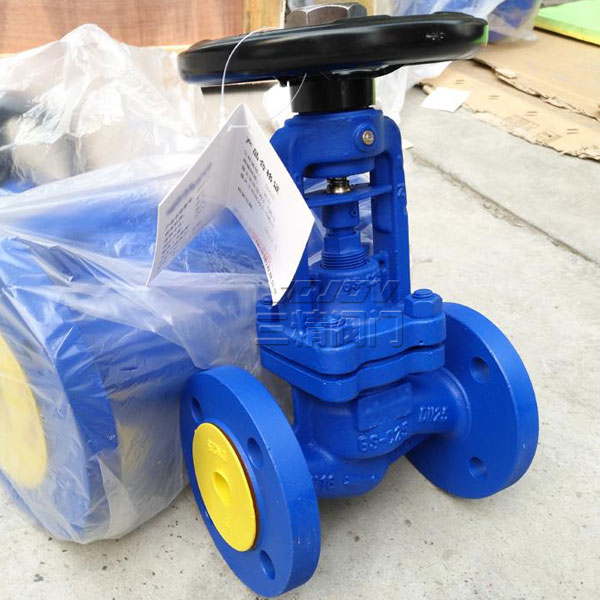

WJ41H波紋管截止閥
型號：WJ41H
口徑：15MM-300MM
使用壓力：1.6MPA -16MPA
連接方式：法蘭連接
操作方式：手動
使用功能：起開關作用
使用介質：水.油品.蒸汽.耐腐蝕介質
材質：鑄鋼.不銹鋼
制造標準：機械部標準或定做非標
WJ41H波紋管截止閥概述：
波紋管截止閥是指安裝在蒸汽管道上，用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止蒸汽外漏的截止閥。是鍋爐蒸汽最理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
WJ41H波紋管截止閥工作原理：
蒸汽波紋管截止閥引進國外先進技術，采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，在高溫情況下，閥桿不與介質接觸，保證閥桿的零泄漏。
WJ41H波紋管截止閥主要零部件材質：
| 序號NO. | 名稱part name | 材質material |
| 1 | 閥體body | WCB、F304、F316 |
| 2 | 閥瓣disc | 2CR13、F304、F316 |
| 3 | 軸銷hinge pin | F304、F316 |
| 4 | 波紋管組件bellows combination | F304、F316L |
| 5 | 閥蓋bonnet | WCB、F304、F316 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 壓套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 閥桿螺母stem nut | 銅合金ZQA19-4 |
| 10 | 手輪hand wheel | 碳鋼carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黃銅brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 雙頭螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 墊片gasket |
柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE |
| 16 | 閥桿stem | 2Cr13、F304、F316 |
波紋管截止閥WJ41H-16
|
壓力等級 pressure |
PN16 | |||||||||||||
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量Weight | 4.5 | 4.8 | 5.5 | 7.8 | 9.5 | 12.7 | 18.6 | 23.5 | 39.5 | 56.8 | 76.1 | 115 | 237.2 | 399.5 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
波紋管截止閥WJ41H-25
|
壓力等級 pressure |
PN25 | |||||||||||||
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量Weight | 4.5 | 4.8 | 5.5 | 8 | 9.8 | 13 | 19.2 | 24.3 | 43.7 | 57.9 | 81.6 | 137 | 288.1 | 420 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
波紋管截止閥WJ41H-4
|
壓力等級 pressure |
PN40 | |||||||||||||
| 口徑size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 140 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 350 | 450 | 520 | 520 |
| 重量Weight | 4.5 | 4.8 | 5.5 | 8.3 | 10.5 | 13.6 | 20.5 | 25.6 | 46.1 | 61.2 | 85 | 159 | 308.5 | 445 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
|
波紋管截止閥型號：WJ41H |
波紋管截止閥口徑：15MM-300MM |
波紋管截止閥使用壓力：1.6MPA -16MPA |
|
波紋管截止閥連接方式：法蘭連接 |
波紋管截止閥操作方式：手動 |
波紋管截止閥使用功能：起開關作用 |
|
波紋管截止閥使用介質：水.油品.蒸汽.耐腐蝕介質 |
波紋管截止閥材質：鑄鋼.不銹鋼 |
波紋管截止閥制造標準：機械部標準或定做非標 |
波紋管截止閥產品特點
密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
閥芯可根據需要做承切斷型和調節型
波紋管截止閥執行標準
結構形式：BB-BG-0S&Y
設計標準：GB12235
結構長度：GB12221
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：JB/T9092、GB/T13927
波紋管截止閥性能參數
|
型號
|
WJ41H-16C
|
WJ41H-25C
|
WJ41W-16P
|
WJ41W-25P
|
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
1.6
|
2.5
|
|
|
適用溫度（℃）
|
≤425
|
≤150（保溫夾套）
|
|||
|
適用介質
|
無腐蝕性介質
|
腐蝕性介質
|
|||
|
材料
|
閥體、閥蓋、閘板
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
||
|
閥桿
|
鉻不銹鋼
|
鉻鎳鈦不銹鋼
|
|||
|
密封面
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
鉻鎳鈦不銹鋼
|
|||
|
填料
|
柔性石墨或夾不銹鋼絲柔性石墨
|
柔性石墨或夾不銹鋼絲柔性石墨
|
|||
|
波紋管
|
奧氏體不銹鋼
|
奧氏體不銹鋼
|
|||
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時截止閥 閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】
