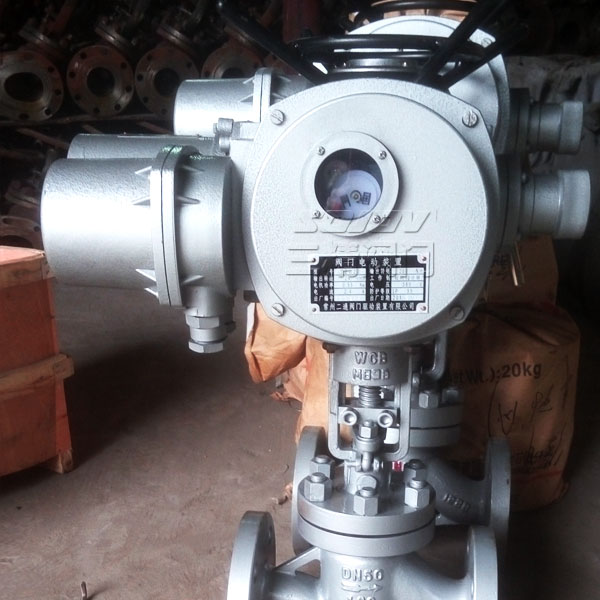

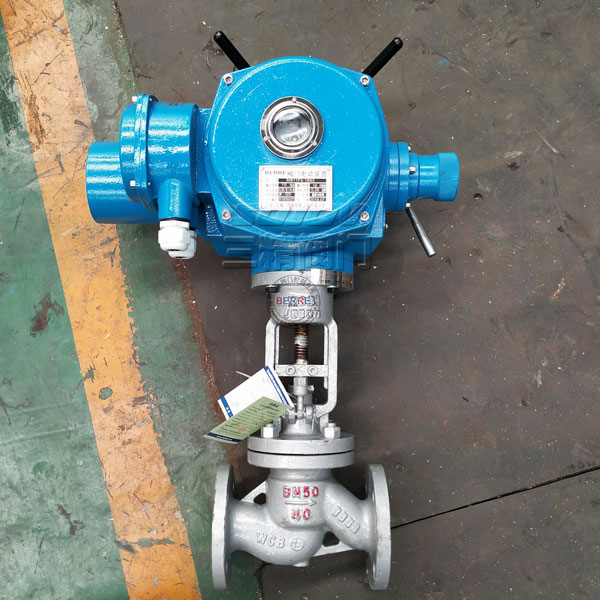

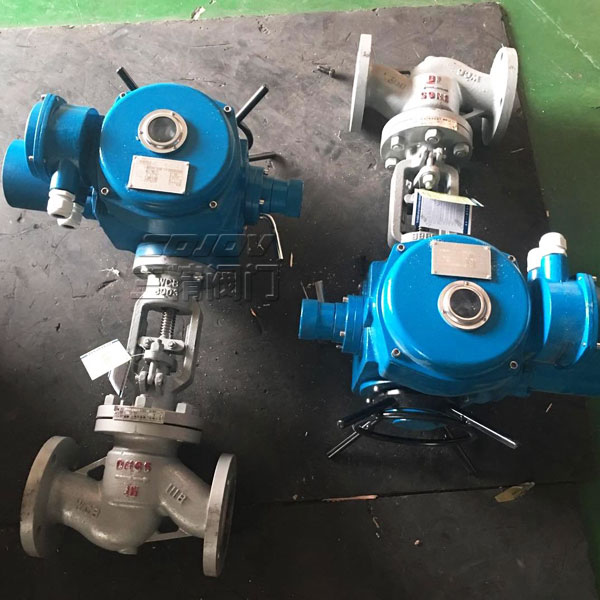

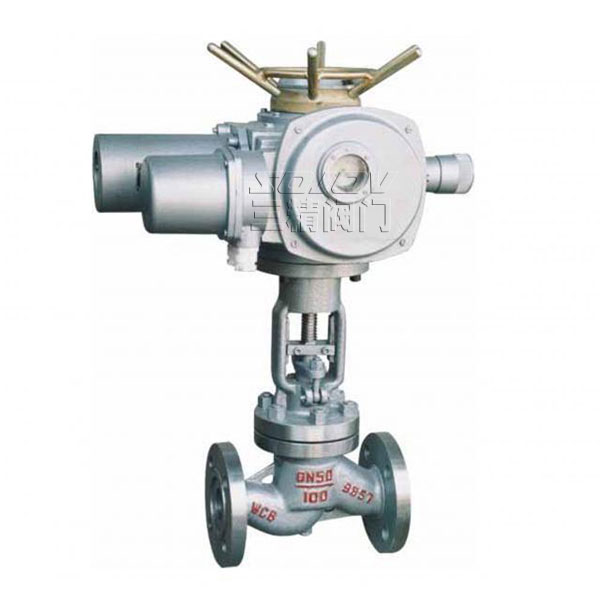

J941H電動法蘭截止閥
型號：J941H J941Y
公稱通徑：50MM-300MM
使用壓力：1.6MPA -6.4MPA
連接方式：法蘭連接
形式：電動型
主要功能：起開關作用
使用介質：水.油品.蒸汽.耐腐蝕介質
材質：鑄鋼.不銹鋼.鉻鉬鋼
標準：機械部標準或定做非標
電動截止閥型號,電動截止閥規格,電動截止閥標準,電動截止閥材質,電動截止閥連接方式
|
電動截止閥型號：J941H J941Y |
電動截止閥公稱通徑：50MM-300MM |
電動截止閥使用壓力：1.6MPA -6.4MPA |
|
電動截止閥連接方式：法蘭連接 |
電動截止閥形式：電動型 |
電動截止閥主要功能：起開關作用 |
|
電動截止閥使用介質：水.油品.蒸汽.耐腐蝕介質 |
電動截止閥材質：鑄鋼.不銹鋼.鉻鉬鋼 |
電動截止閥標準：機械部標準或定做非標 |
電動截止閥及電裝型號規格主要尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
b |
n-Φd |
電裝型號 |
L1 |
H |
D0 |
|
凸面法蘭
16C |
50 |
230 |
160 |
125 |
16 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
18 |
4-Φ18 |
DZW10 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
20 |
8-Φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
215 |
180 |
20 |
8-Φ18 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
245 |
210 |
22 |
8-Φ18 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
280 |
240 |
24 |
8-Φ23 |
DZW45 |
590 |
875 |
365 |
|
|
200 |
600 |
335 |
295 |
26 |
12-Φ23 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
405 |
335 |
30 |
12-Φ25 |
DZW90 |
810 |
1153 |
470 |
|
|
300 |
750 |
460 |
410 |
30 |
12-Φ25 |
DZW120 |
830 |
1292 |
550 |
|
|
2.5MPa |
50 |
230 |
160 |
125 |
20 |
4-Φ18 |
DZW10 |
590 |
645 |
365 |
|
凸面法蘭
25 |
65 |
290 |
180 |
145 |
22 |
8-Φ18 |
DZW10 |
290 |
690 |
365 |
|
80 |
310 |
195 |
160 |
22 |
8-Φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
24 |
8-Φ23 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
28 |
8-Φ25 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
300 |
250 |
30 |
8-Φ25 |
DZW45 |
810 |
875 |
470 |
|
|
200 |
600 |
360 |
310 |
34 |
12-Φ25 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
425 |
370 |
36 |
12-Φ30 |
DZW90 |
830 |
1153 |
550 |
|
|
300 |
750 |
485 |
430 |
40 |
12-Φ30 |
DZW120 |
830 |
1292 |
550 |
PN4.0MPa-6.4MPa 國標電動截止閥電裝型號規格主要尺寸：
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
電裝型號 |
L1 |
H |
D0 |
|
凹凸法蘭
40 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
ZDW10 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
ZDW10 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
ZDW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
ZDW30 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
ZDW45 |
810 |
782 |
470 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
ZDW60 |
810 |
875 |
470 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
ZDW90 |
830 |
1160 |
550 |
|
|
6.4MPa |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-23Φ |
ZDW10 |
590 |
710 |
365 |
|
凹凸法蘭
64 |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
ZDW20 |
590 |
750 |
365 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
ZDW30 |
590 |
785 |
365 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
ZDW45 |
810 |
837 |
470 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
ZDW60 |
810 |
1031 |
470 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
ZDW90 |
830 |
1066 |
550 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
ZDW120 |
830 |
1213 |
550 |
截止閥訂貨主要事項：
截止閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,截止閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構截止閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】
