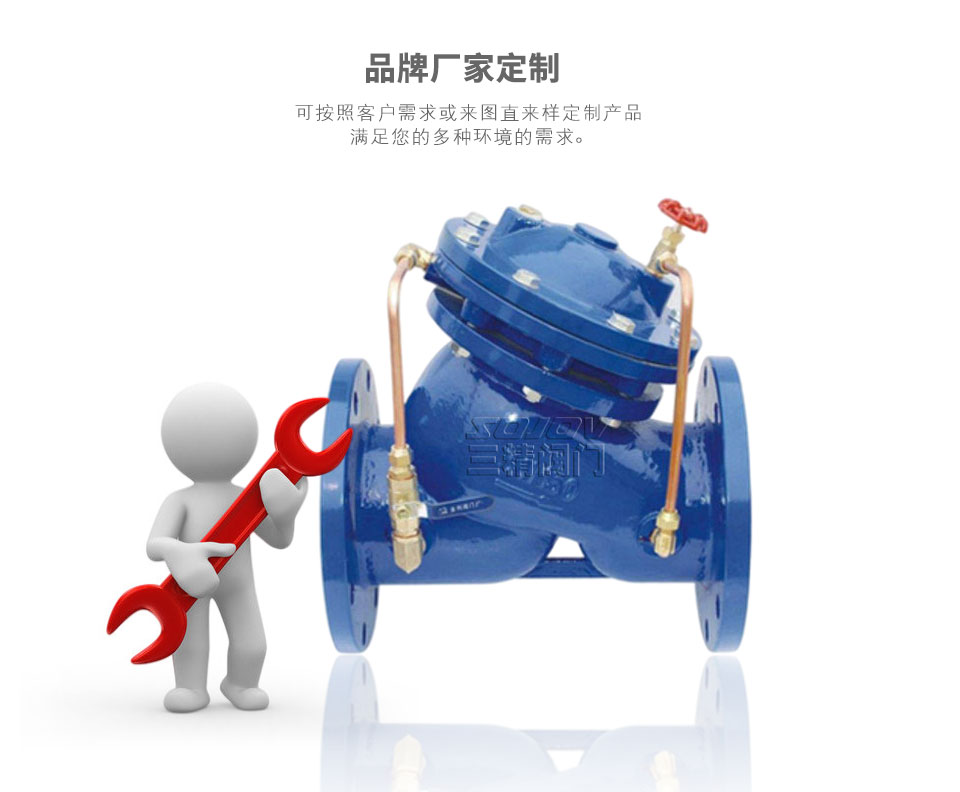

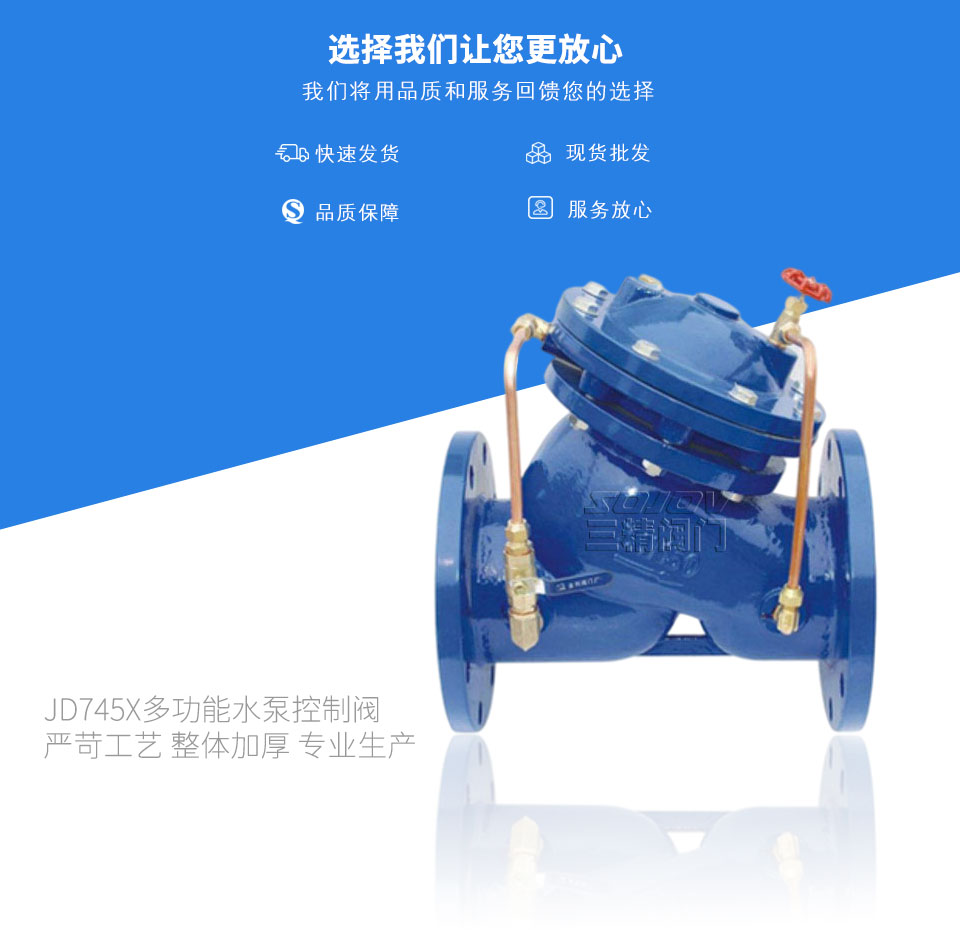

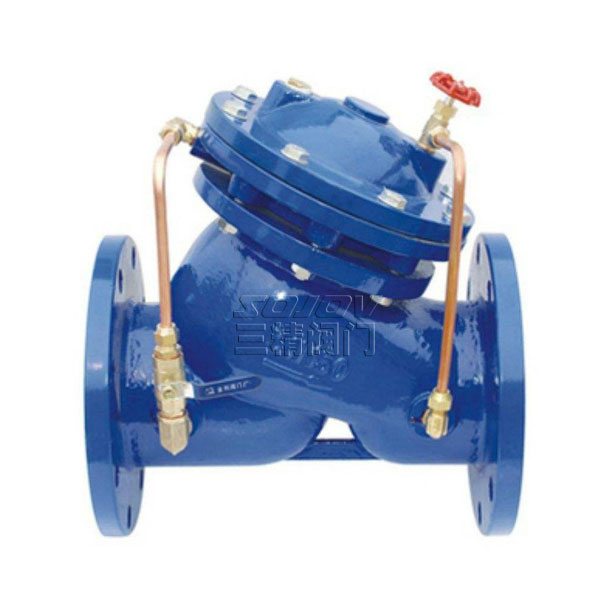

JD745X多功能水泵控制閥
JD745X多功能水泵控制閥用途
安裝在高層建筑給水系統以及其它給水系統的水泵出口管道上．防止介質倒流，防止水錘及水擊現象的產生。閥兼具電動閥，逆止閥和水錘消除器三種功能．可有效地提高供水系統的安全可靠性。
JD745X多功能水泵控制閥特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
|
水泵控制閥型號：JD745X |
水泵控制閥 公稱通徑：50MM-1200MM |
水泵控制閥使用壓力：1.6MPA -6.4MPA |
|
水泵控制閥 連接方式：法蘭連接 |
水泵控制閥形式：彈簧式 自動 |
水泵控制閥主要功能：防止倒流 水錘 |
|
水泵控制閥 介質：水工業管道 |
水泵控制閥材質：鑄鐵 球墨鑄鐵 鑄鋼 |
水泵控制閥 標準：機械部標準或定做非標 |
JD745X多功能水泵控制閥主要技術參數
公稱壓力：1.0MPa、1.6MPa、2.5MPa
最低動作壓力：≥O.04MPa
緩閉時間：3～60s(可調)
適用介質：水 介質溫度：O～80"C
JD745X多功能水泵控制閥安裝示意圖
JD745X多功能水泵控制閥主要結構尺寸
|
DN |
L |
H |
D |
D1 |
n-d |
||||||
|
1.0MPa |
1.6MPo |
2.5MPa |
1.0MPa |
1.6MPa |
2 5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-22 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
500 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
8-26 |
|
250 |
605 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-26 |
|
300 |
698 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
12-30 |
|
350 |
787 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-30 |
|
400 |
914 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-33 |
|
450 |
978 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
16-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-33 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
20-36 |
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-39 |
|
|
900 |
1800 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
|
|
三精閥門公司訂貨須知：
一 、① 水泵控制閥產品 名稱與型號②水泵控制閥口徑③水泵控制閥是否帶附件以便我們的為您正確選型④水泵控制閥的使用壓力⑤水泵控制閥的使用介質的溫度。二、若已經由設計單位選定三精公司的水泵控制閥型號，請按水泵控制閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
