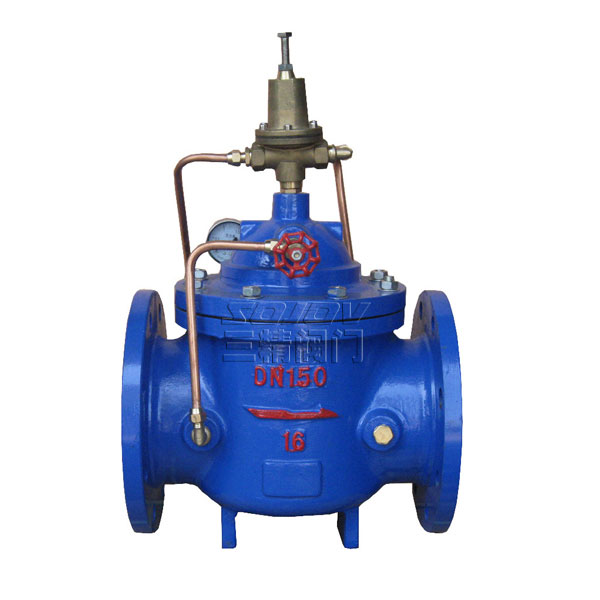

500X安全泄壓閥,持壓閥
500X泄壓閥結構特點和用途
500X泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。500X泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。 500X泄壓閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
|
安全泄壓閥型號：500X |
安全泄壓閥 公稱通徑：50MM-1000MM |
安全泄壓閥 使用壓力：1.6MPA -6.4MPA |
|
安全泄壓閥 連接方式：法蘭連接 |
安全泄壓閥 形式：自動 可調節 |
安全泄壓閥 主要功能：泄壓力 |
|
安全泄壓閥 介質：水工業管道 |
安全泄壓閥 材質：鑄鐵 球墨鑄鐵 鑄鋼 |
安全泄壓閥 標準：機械部標準或定做非標 |
500X泄壓閥工作原理
1、作泄壓閥：當泄壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢
復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
500X泄壓閥主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
500X泄壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金 |
|
密封圈O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
泄壓/持壓導閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
500X泄壓閥連接尺寸(PN 1.0-2.5MPa)
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
505 |
90 |
170 |
170 |
|
65 |
280 |
520 |
98 |
180 |
180 |
|
80 |
310 |
535 |
110 |
190 |
190 |
|
100 |
350 |
555 |
120 |
200 |
200 |
|
125 |
400 |
590 |
145 |
215 |
215 |
|
150 |
450 |
645 |
155 |
230 |
230 |
|
200 |
550 |
715 |
190 |
255 |
255 |
|
250 |
650 |
780 |
250 |
295 |
295 |
|
300 |
800 |
880 |
290 |
325 |
325 |
|
350 |
900 |
940 |
330 |
380 |
380 |
|
400 |
1000 |
1000 |
360 |
415 |
415 |
|
450 |
1000 |
1030 |
445 |
435 |
435 |
|
500 |
1100 |
1060 |
495 |
460 |
460 |
|
600 |
1100 |
1150 |
550 |
520 |
520 |
|
700 |
1450 |
1210 |
605 |
570 |
570 |
|
800 |
1560 |
1290 |
730 |
620 |
620 |
|
900 |
1800 |
1390 |
800 |
670 |
670 |
|
1000 |
2000 |
1500 |
910 |
830 |
830 |
三精閥門公司訂貨須知：
一 、① 安全泄壓閥產品 名稱與型號②安全泄壓閥口徑③安全泄壓閥是否帶附件以便我們的為您正確選型④安全泄壓閥的使用壓力⑤安全泄壓閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的安全泄壓閥型號，請按安全泄壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。
感謝您訪問我們的網站【http://daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
