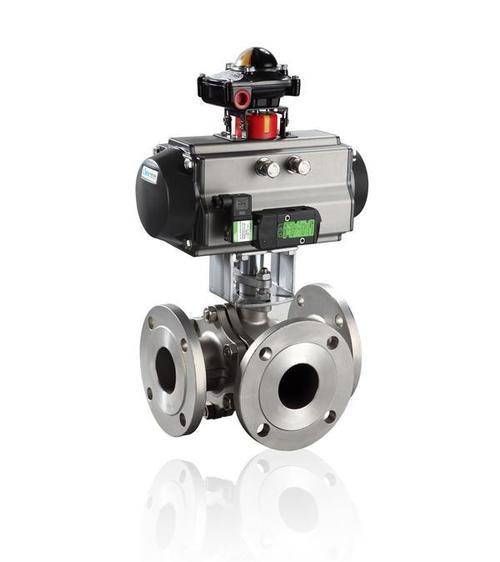

氣動三通球閥概述

氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截?cái)�，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用�？筛鶕�(jù)工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

氣動三通球閥優點

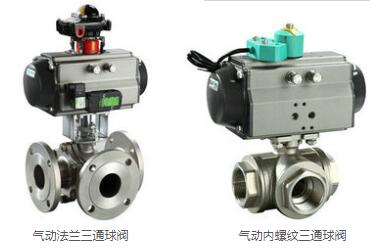

1、可選用不同連接形式，分為氣動法蘭三通球閥和氣動螺紋三通球閥，滿足不同使用工況。

2、密封效果極佳，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。

3、一閥多用：可制成L型通口，也可制成T型通口，達到分配、合流、分流等功能。

4、氣動三通球閥安裝方便，可用任一通口作為介質的流通入口，并且無泄漏。

5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質進行流向改變或達到對介質分流或混合。

氣動三通球閥標準規范

1．設計和制造：GB／T12237-1989；APl608。

2．檢驗和試驗：GB／T13927-1992；APl598。

3．法蘭連接：JB／T79]一2-1994；ASME／ANSIB165。

4．結構長度：JD-2002

回訊器：也叫限位開關，遠程反饋開關信號(防爆)

電磁閥：雙作用選二位五通、單作用選二位三通(防爆)

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

閥門定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R

氣動三通球閥技術參數

氣動三通球閥流向原理說明

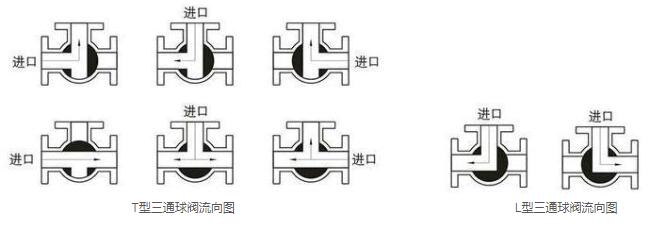

氣動三通球閥根據結構形式及流通方向不同分為L(zhǎng)型和T型，介質流通方向圖如下。

L型三通球閥只能連接或截?cái)鄡蓷l相互垂直正交的管道，不能同時保持第三條管道的相互連通，只起到分配作用。T型三通球閥能使三條正交的管道相互聯通或切斷任意第三條通道，達到兩進一出或一進兩出的的功能，起到分流、合流作用。

氣動三通球閥性能參數
