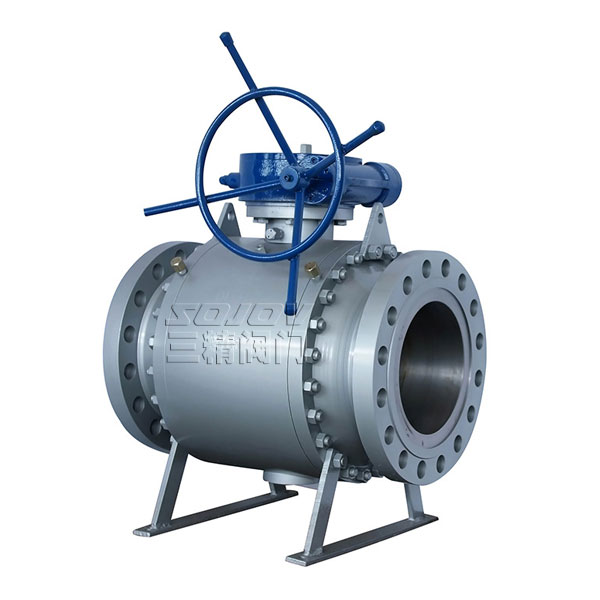

Q347F鍛鋼固定球閥 高壓球閥
Q347F鍛鋼固定球閥產品介紹：
設計特點與執行標準：
1、設計、制造 按API 6 D；
2、結構長度按ANSI BI6.10；
3、連接法蘭：ANSI BI6.5MSS-SP44；
4、閥門檢查和試驗按API STD.598；
5、承插端符合ASME B16.11；
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
主要的設計特點有：全徑/縮徑；90度定位和帶鎖結構；特殊形式的“Y”頭手柄；防火和防靜電設計,一對相向的蝶形彈簧；防吹出閥桿；閥桿中部雙重密封結構；螺栓、螺紋墊片密封閥蓋
閥門的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。
Q347F鍛鋼固定球閥產品結構及用途

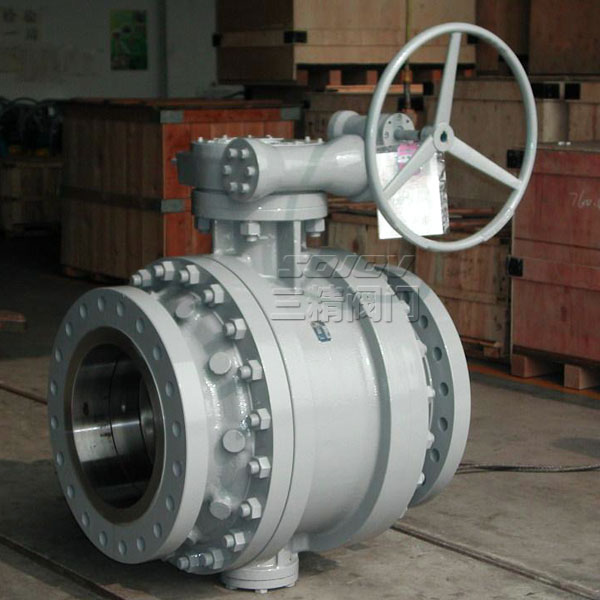

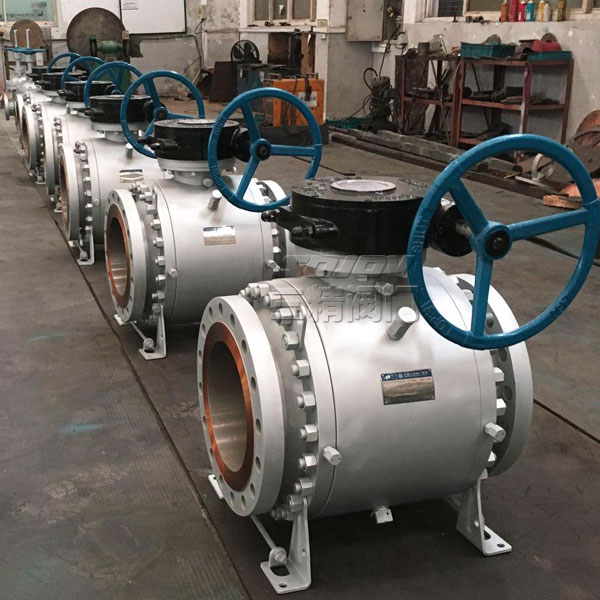

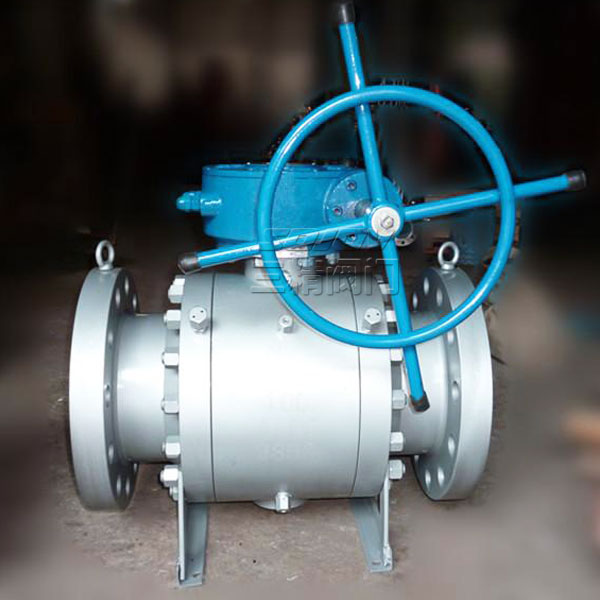

三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q347F鍛鋼固定球閥主要性能規范
|
試驗壓力（Mpa)
|
公稱壓力（Mpa)
|
壓力級（Class)
|
|||||||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0 | 25.0 |
150
|
300
|
400
|
600
|
900
|
1500 | |
|
強度試驗 |
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24 | 37.5 |
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4 |
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6 | 27.5 |
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1 |
|
氣密試驗
|
0.5-0.7
|
||||||||||||
|
工作溫度
|
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
|
||||||||||||
|
適用介質
|
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
|
||||||||||||
Q347F鍛鋼固定球閥主要零件材質
|
零件名稱
|
材料
|
|||
|
材料代號
|
Ｃ
|
Ｌ
|
Ｐ
|
Ｒ
|
|
閥體 閥蓋
|
WCB
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
球體
|
2Cr13
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
閥桿
|
2Cr13
|
316L
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
閥座密封面
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|||
|
螺柱 螺母
|
35 35CrMoA(B7) 45(2H)
|
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
|
||
|
填料
|
Ｖ型PTFE、柔性石墨
|
|||
