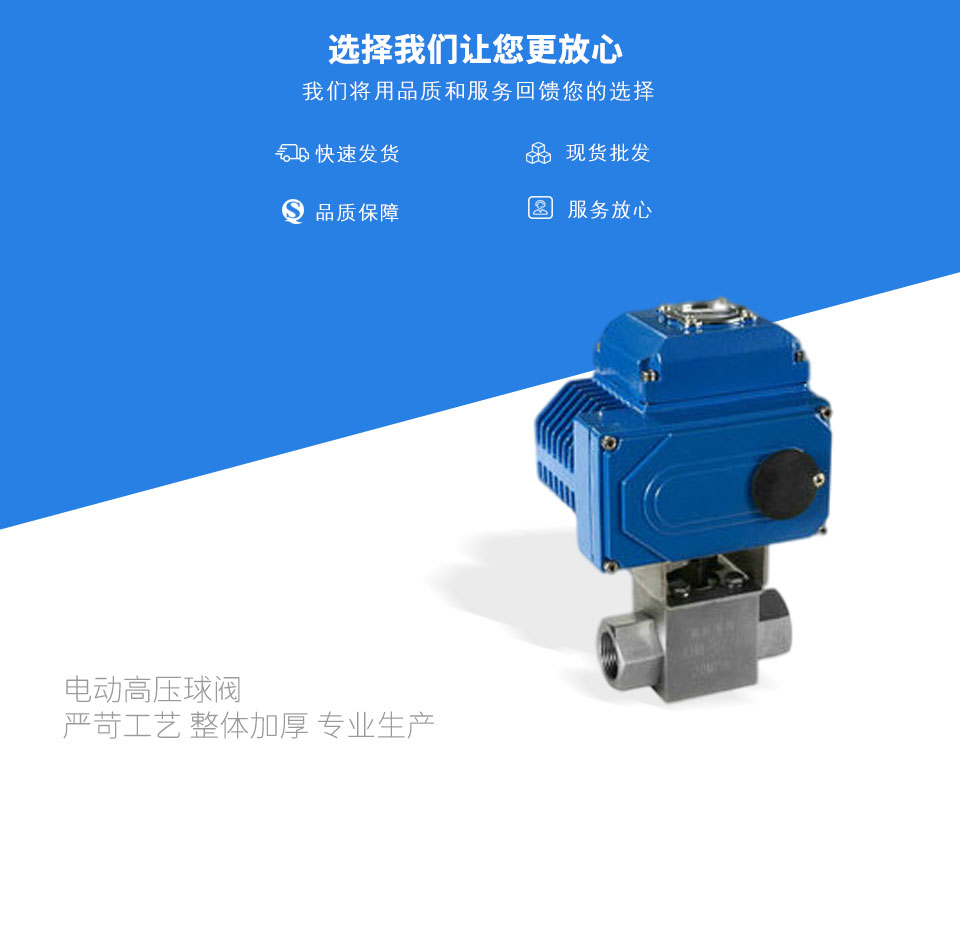

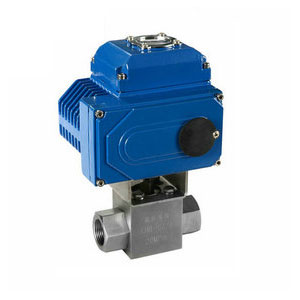

電動高壓球閥
品牌：三精閥門
閥門型號：Q941H，Q911H
通徑規格：法蘭DN15～DN300，螺紋1/2～12
結構形式：浮動直通
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN100、PN160、PN250
適用溫度：-20℃～350℃
應用范圍：液壓油、高壓氣體、蒸汽、環保處理、污水等
產品特點：穩定性好，抗擠壓和耐沖蝕性能，耐液壓及耐高溫
電動高壓球閥概述
電動高壓球閥是由三段式鍛造閥體的高壓型球閥與電動執行裝置連接組成，分為電動內螺紋高壓球閥和電動法蘭高壓球閥，閥門鍛件可耐高壓、液壓及耐高溫，在最大工作壓力能保持良好的密封性能及抗壓均勻性，特別適用于高溫高壓的特殊工況場合當中。在沒有特定要求的情況下，閥體的材質都要求在不銹鋼304或以上�？筛鶕�(jù)使用要求配置電動執行機構，對介質進行開關兩位控制或比例型調節。
為了提高電動高壓球閥抗沖蝕磨損的能力，通常選擇抗蝕材料：
1、硬度高的材料。
2、有耐酸蝕保護膜的材料。
3、屈服點高、穩定性好的材料。
4、疲勞強度高的材料。
對于電動高壓球閥使用的材料，
通常采用熱處理和表面硬化處理方法提高其抗擠壓和耐沖蝕性能
電動高壓球閥性能特點
1、適用于兩位切斷、調節的場合。
3、密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。
3、可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
6、流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
電動高壓球閥技術參數
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | PN10.0、16.0、20.0、25.0MPa |
| 連接方式 | 法蘭式、螺紋連接 |
| 閥體形式 | 三段式鍛造閥體 |
| 電源電壓 | AC110V、AC220V、AC380V（其他定制DC24等） |
| 動作范圍 | 0～90° |
| 閥芯結構 | O型球體閥芯 |
| 適用介質 | 水、蒸汽、環保處理、腐蝕性介質等 |
| 閥體材質 | 碳鋼、不銹鋼304、316 |
| 控制方式 | 開關切斷式（兩位開關控制）、智能調節型（4-20mA模擬信號） |
電動高壓球閥性能規范
| 公稱壓力 | 10.0 16.0 20.0 25.0（Mpa） |
| 動作時間 | 15-60秒（可定制） |
| 流量特性 | 近似快開特性 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 控制方式 | 電動控制（電源驅動） |
| 電源電壓 | AC110V、AC220V、AC380V |
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% |
