當前位置： 首頁 > 不銹鋼閥門系列 > H74W對夾不銹鋼薄型止回閥

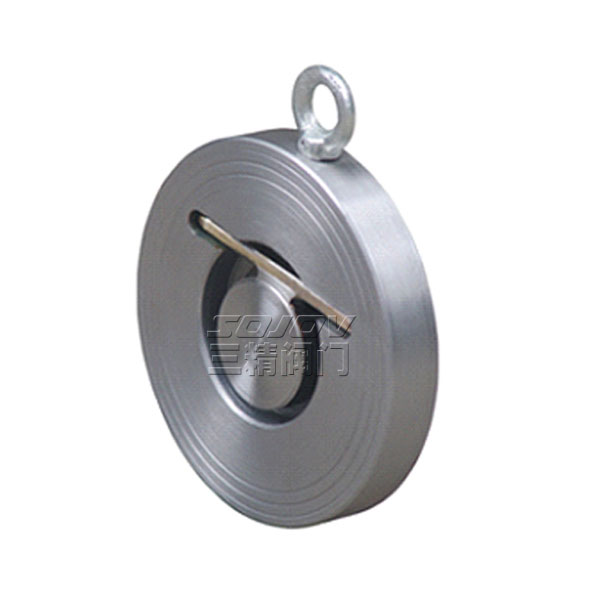

H74W對夾不銹鋼薄型止回閥
  • H74W對夾不銹鋼薄型止回閥
  • H74W對夾不銹鋼薄型止回閥
  • H74W對夾不銹鋼薄型止回閥
  • H74W對夾不銹鋼薄型止回閥

H74W對夾不銹鋼薄型止回閥

品牌：三精閥門

型號：H74X

公稱通徑：40MM-2000MM

使用壓力：1.6MPA -2.5MPA

連接方式：對夾式

形式：自動

主要功能：防止介質回流和水錘

使用介質：水工業管道

材質： 鑄鋼 不銹鋼

標準：機械部標準或定做非標



下一個產品：H42W不銹鋼立式止回閥
上一個產品：H71W不銹鋼對夾式止回閥
分享到：

三精閥門

H74W對夾不銹鋼薄型止回閥可定制

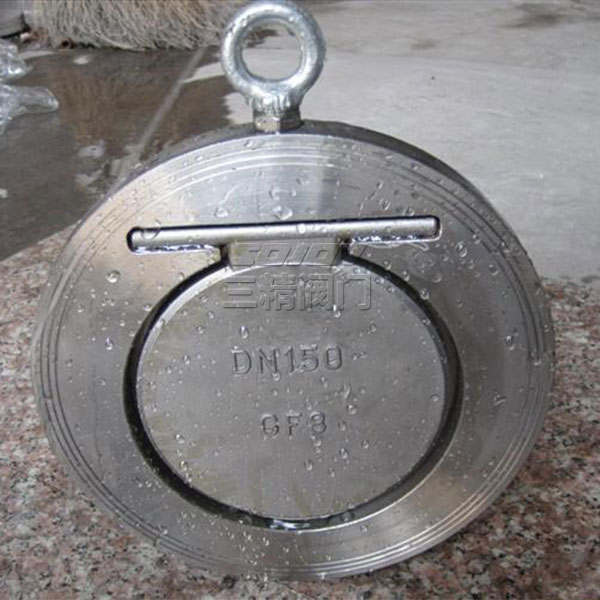

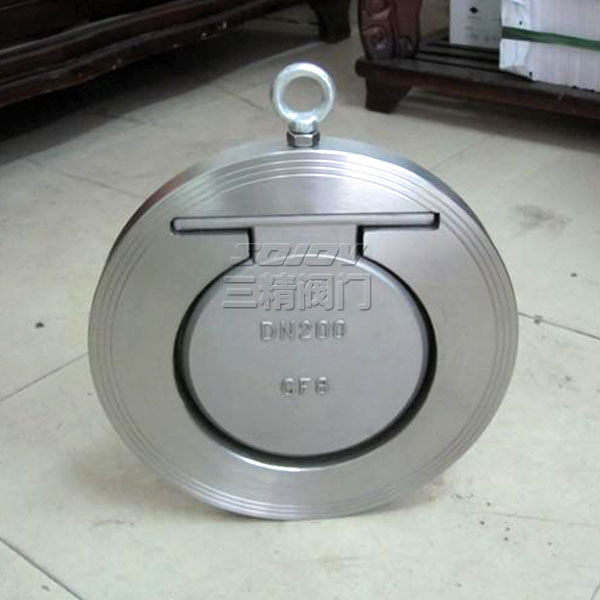

H74W對夾不銹鋼薄型止回閥




對夾薄型止回閥概述

H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

對夾薄型止回閥主要技術參數

工作壓力

1.6MPa 、2.5MPa、150Lb、300Lb

工作溫度

t≤400℃

適用介質

油、水、酸堿等液體

對夾薄型止回閥主要外形尺寸

NO 部件名稱 數量 材質
1 閥體 1 WCB、304、316、316L
2

"O"型密封圈

2 丁腈橡膠、氟橡膠
3 閥板 1 304、316、316L
4 "O"型密封圈 1 丁腈橡膠、氟橡膠
5 吊鉤 1 304
6 小壓蓋 2 304、316、316L
7 彈簧軸 1 304、316、316L
8 開槽半沉頭螺釘 2 304、316、316L
9 大壓蓋 2 304、316、316L
10 開槽半沉頭螺釘 2 304、316、316L
11 彈簧 1 304、316、316L

對夾薄型止回閥 主要外形尺寸

公稱
通徑 		PN10.PN16 PN25 PN40
A B C D E L G A B C D E L G A B C D E L G
40 94 16 22 81.4 25 195 0 等同 PN10 等同 PN10
50 109 16 32 94 33.6 208 1
65 129 17 40 111 46 230 2
80 144 17 54 123 56.5 245 3
100 164 18 70 147 71.4 265 3 168 18 70 149 71.4 269 3 等同 PN25
125 195 18 92 171 87.3 297 5 194 18 92 171 87.3 296 5
150 220 20 112 200 106.6 321 5 224 20 112 202 106.6 325 5
200 275 22 154 256 148.2 376 5 284 22 154 265 148.2 385 5 291 22 154 268 148.2 392 5
250 331 26 192 302 185.2 436 6 342 26 192 307 185.2 447 6 353 26 192 312 185.2 458 6
300 380 32 227 352 216.3 484 10 401 32 227 360 216.3 499 10 418 32 227 368 216.3 516 10
350 446 38 266 408 254 548 12 458 38 266 412 254 560 12 475 38 266 422 254 577 12
400 498 44 310 460 294.4 603 14 515 44 310 463 294.4 620 14 547 44 310 484 294.4 652 14

產品用途



H74W對夾不銹鋼薄型止回閥
