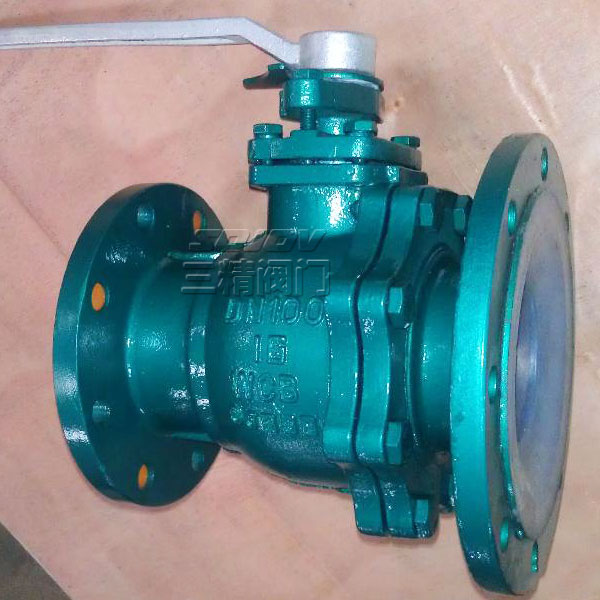

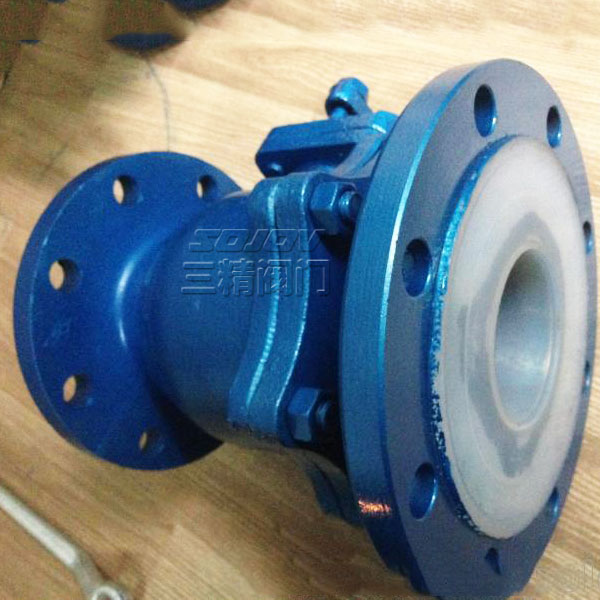

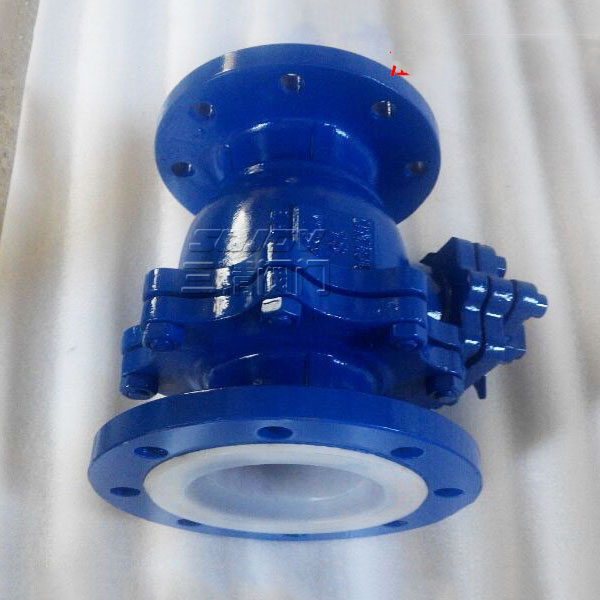

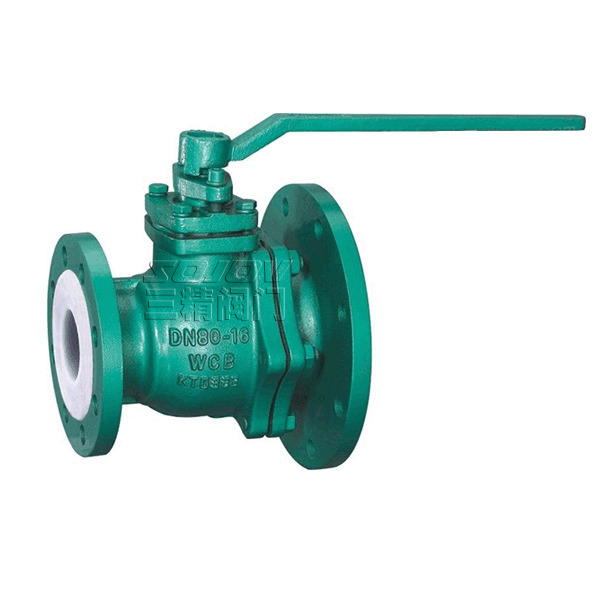

FQ41F襯氟放料球閥
FQ41F型襯氟放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。公稱通徑：DN32-100壓力等級：PN0.6-1.6MPa材質：碳鋼、不銹鋼
下一個產品：沒有了
上一個產品：HG5-81-2下展式放料閥系列
襯氟放料球閥概述
襯氟放料球閥L值為企業標準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。FQ41F型襯氟放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
公稱通徑：DN32-100 壓力等級：PN0.6-1.6MPa 材質：碳鋼、不銹鋼
FQ41F襯氟放料球閥技術參數
| 公稱通徑 | PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | |
| 32 | 140 | 135/160 | 100/130 | 78/115 | 3/3 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | |
| 40 | 160 | 145/185 | 110/150 | 85/125 | 3/4 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | |
| 79 標 | 50 | 170 | 160/205 | 125/170 | 100/140 | 3/4 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 |
| 80 | 200 | 195/245 | 160/200 | 130/175 | 4/5 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | |
| 69 標 | 50 | 170 | 160/230 | 125/190 | 100/140 | 3/4 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 |
| 80 | 200 | 195/245 | 160/210 | 130/175 | 4/5 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | |
| 100 | 280 | 215/280 | 180/240 | 150/210 | 4/5 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 | |
