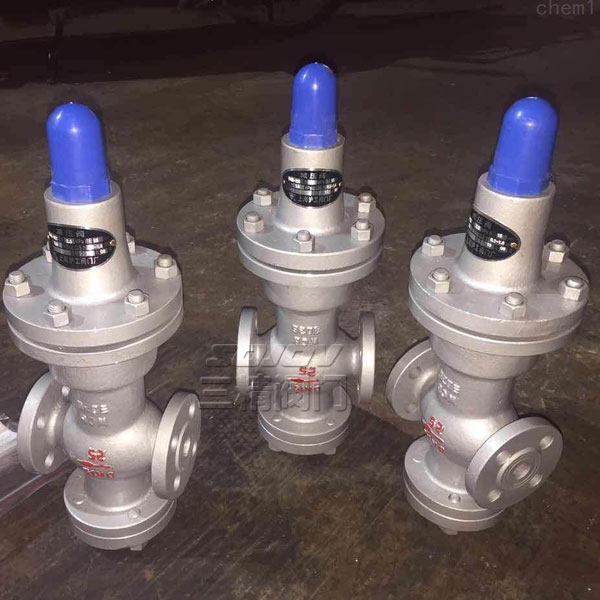

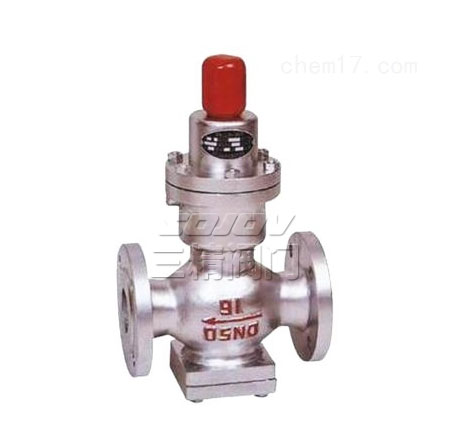

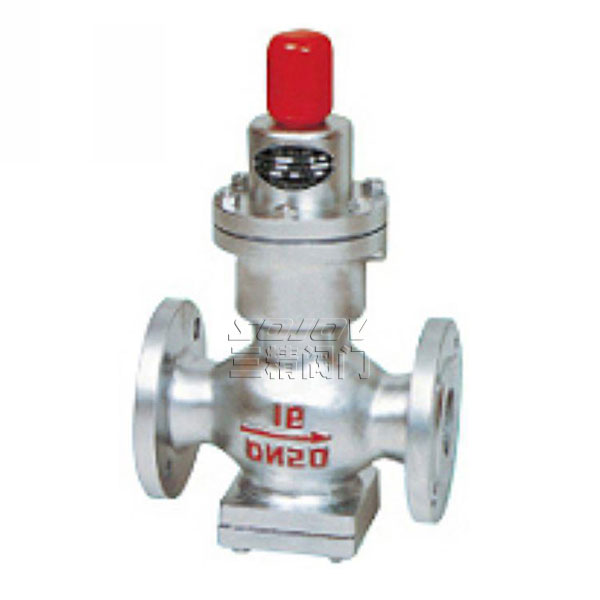

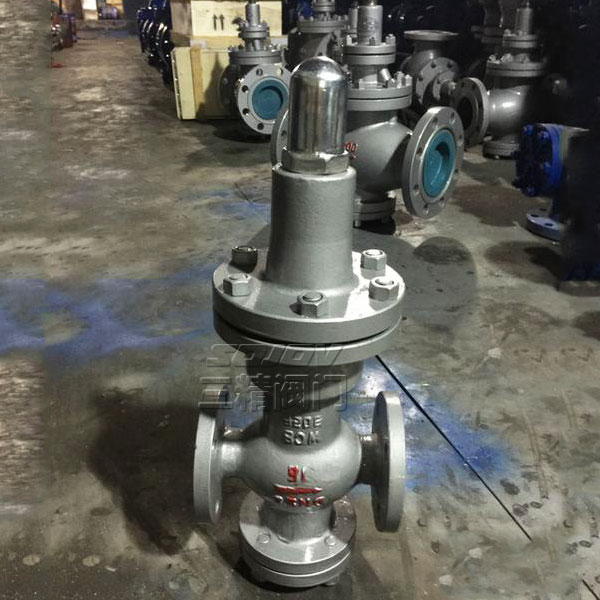

Y44H波紋管減壓閥
波紋管減壓閥介紹
| 波紋管減壓閥型號：Y44H | 波紋管 減壓閥公稱通徑：20MM-100MM | 波紋管 減壓閥 使用壓力：1.6MPA-4.0MPA |
| 波紋管減壓閥 連接方式：法蘭連接 | 波紋管 減壓閥 形式：彈簧式 | 波紋管 減壓閥 主要功能：起減壓保護作用 |
| 波紋管 減壓閥 使用介質：蒸汽管道 | 波紋管減壓閥材質：鑄鋼.不銹鋼 | 波紋管 減壓閥標準：機械部標準或定做非標 |
波紋管減壓閥用途說明
本產品用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥后出口壓力P2為0.4-0.05MPa，閥前與閥后的壓力差不大于0.6MPa，也不應小于0.05MPa。
波紋管減壓閥使用原理和結構說明
閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能
波紋管減壓閥主要外形尺寸和連接尺寸
|
公稱壓力PN（MPa） |
公稱通徑MPa（MM） |
尺寸MM |
||
|
L |
H |
H1 |
||
|
1.0 1.6 |
20 |
140 |
87 |
293 |
|
25 |
160 |
87 |
293 |
|
|
32 |
180 |
92 |
293 |
|
|
40 |
200 |
100 |
303 |
|
|
50 |
230 |
106 |
308 |
|
|
65 |
260 |
123 |
310 |
|
|
80 |
310 |
140 |
380 |
|
|
100 |
350 |
150 |
400 |
|
減壓閥調壓步驟
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥
2、慢慢開啟減壓閥前的閘閥至全開；
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4、螺母鎖緊打開減壓閥后閘閥
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應提供口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,最大流量/每小時,確定閥門尺寸,連接方式,標準,最大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,最大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工作原理,安裝說明等相關技術資料.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 三精閥門 公司專家為您審核把關.感謝您訪問我們的網站【http://daicu.cn】
