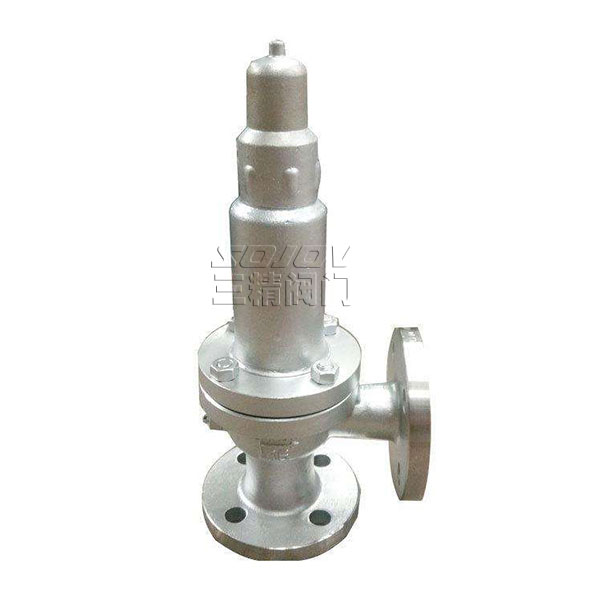

A41Y不銹鋼高壓安全閥
型號：A41Y-100-320
通徑：20MM-300MM
壓力：1.6MPA -40MPA
連接方式：法蘭連接
形式：彈簧式
作用：泄壓保護
使用介質：水.油品.蒸汽
材質：鑄鋼.不銹鋼高壓安全閥 標準：機械部標準或定做非標
高壓安全閥概述
不銹鋼高壓安全閥區別于一般的全啟式安全閥，其泄壓后可自動關閉，無需人手動復位。A41Y-160、A41Y320高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P高壓安全閥、A41Y-160R/320R高壓安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥 的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
高壓安全閥主要零部件材料
|
NO. |
零件名稱 |
A42Y-160 A42Y-320 材料 |
A42Y-160P A42Y-320P 材料 |
A42Y-160R A42Y-320R 材料 |
|
1 |
法蘭 |
35/35CrMoA |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
2 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥體 |
40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
反沖盤 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥蓋 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
9 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
10 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
11 |
調整螺桿 |
45 |
2Cr13 |
2Cr13 |
|
12 |
閥帽 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
密封面材料 |
堆焊Co基硬質合金 |
|||
高壓安全閥外形尺寸和連接尺寸
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺寸 |
重量 |
|||||||||||||||||
|
do |
d |
D |
D1 |
M |
D2 |
B |
Z-Φd |
DN |
D |
D1 |
M |
D2 |
b |
Z-Φd |
L |
L1 |
H |
|||
|
16 |
15 |
7 |
16 |
95 |
60 |
M-24×2 |
18 |
20 |
3-18 |
- |
36 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
4 |
|
20 |
10 |
19 |
95 |
60 |
M-33×2 |
22 |
20 |
3-18 |
- |
48 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
4.5 |
|
|
25 |
12 |
23 |
105 |
68 |
M-33×2 |
28 |
20 |
3-18 |
- |
48 |
- |
M-33×2 |
- |
- |
- |
45 |
80 |
105 |
5.2 |
|
|
16 |
15 |
8 |
15 |
95 |
60 |
M-24×2 |
18 |
20 |
3-18 |
32 |
115 |
- |
M-42×2 |
37 |
22 |
4-18 |
95 |
100 |
259 |
7.8 |
|
20 |
10 |
23 |
98 |
60 |
M-24×2 |
20 |
20 |
3-18 |
40 |
165 |
- |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
11.5 |
|
|
25 |
12 |
23 |
105 |
68 |
M-33×2 |
28 |
20 |
3-18 |
40 |
165 |
- |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
12.5 |
|
|
32 |
15 |
25 |
115 |
80 |
M-42×2 |
37 |
22 |
4-18 |
50 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
130 |
1450 |
335 |
21.3 |
|
|
40 |
20 |
39 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
65 |
200 |
145 |
M-80×3 |
74 |
40 |
6-29 |
150 |
170 |
390 |
35.3 |
|
|
50 |
25 |
48 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
80 |
225 |
170 |
M-100×3 |
94 |
50 |
6-33 |
190 |
210 |
393 |
48 |
|
|
32 |
15 |
8 |
17 |
105 |
68 |
M-33×2 |
29 |
20 |
3-18 |
32 |
115 |
80 |
M-42×2 |
37 |
22 |
4-18 |
95 |
100 |
259 |
8.1 |
|
20 |
10 |
23 |
105 |
68 |
M-33×2 |
29 |
20 |
3-18 |
40 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
12 |
|
|
25 |
12 |
23 |
115 |
80 |
M-42×2 |
36 |
22 |
4-18 |
40 |
165 |
115 |
M-52×2 |
47 |
28 |
6-26 |
110 |
115 |
266 |
13 |
|
|
32 |
14 |
30 |
135 |
95 |
M-48×2 |
41 |
25 |
4-22 |
50 |
165 |
115 |
M-64×3 |
59 |
32 |
6-26 |
130 |
140 |
335 |
22.2 |
|
|
40 |
16 |
38 |
165 |
115 |
M-64×3 |
57 |
32 |
6-26 |
65 |
200 |
145 |
M-80×3 |
70 |
40 |
6-29 |
150 |
170 |
390 |
37 |
|
|
50 |
20 |
48 |
200 |
145 |
M-80×3 |
70 |
40 |
6-29 |
80 |
225 |
170 |
M-100×3 |
94 |
50 |
6-33 |
190 |
210 |
393 |
55 |
|
以下類別為安全閥選型和技術參數，數據僅供參數，可按客戶要求定做非標安全閥。
|
高壓安全閥 型號：A41Y-100-320 |
高壓安全閥 通徑：20MM-300MM |
高壓安全閥壓力：1.6MPA -40MPA |
|
高壓安全閥連接方式：法蘭連接 |
高壓安全閥 形式：彈簧式 |
高壓安全閥 作用：泄壓保護 |
|
高壓安全閥使用介質：水.油品.蒸汽 |
高壓安全閥 材質：鑄鋼.不銹鋼 |
高壓安全閥 標準：機械部標準或定做非標 |
