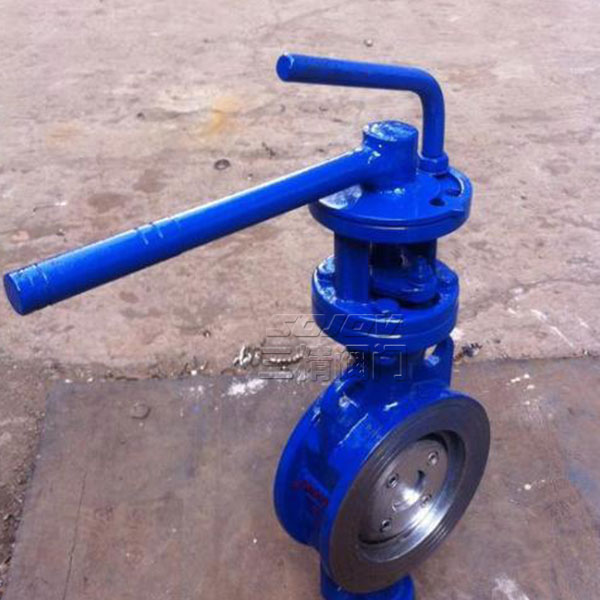

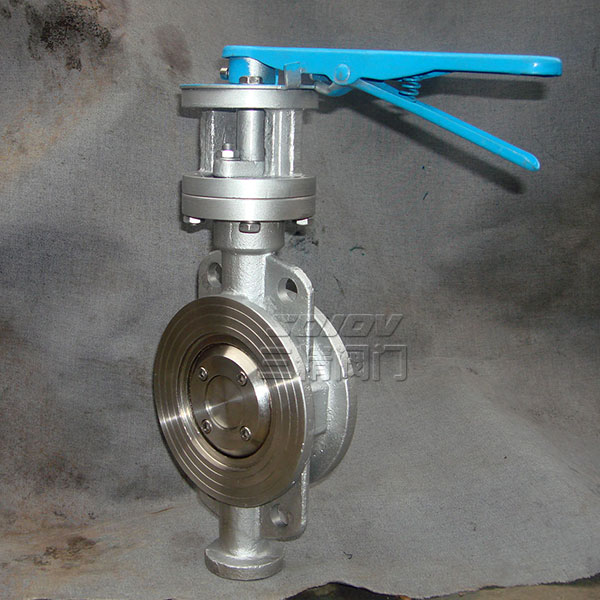

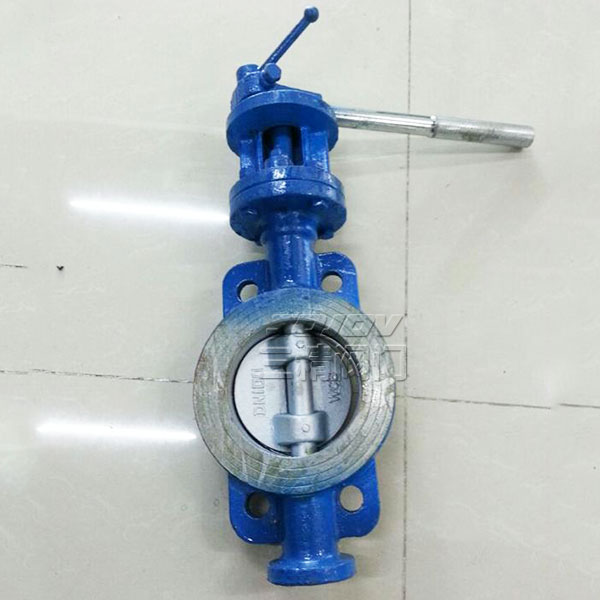

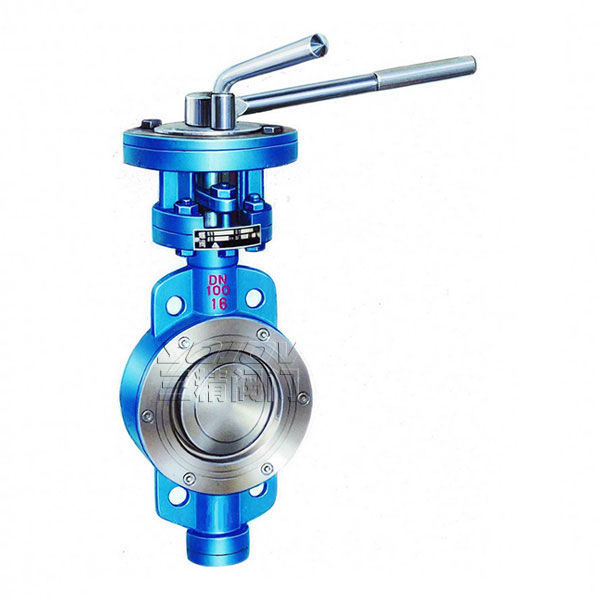

D73H對夾式硬密封蝶閥
D73H對夾式硬密封蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截斷流體最佳裝置。詳情見
下一個產品：沒有了
上一個產品：D341X蝸輪傳動法蘭式蝶閥
D73H型手動對夾式硬密封蝶閥概述：
三精蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截斷流體最佳裝置。
|
硬密封蝶閥 型號：D73H |
硬密封蝶閥 公稱通徑：50MM-150MM |
硬密封蝶閥 使用壓力：1.6MPA -2.5MPA |
|
硬密封蝶閥 連接方式：對夾式 |
硬密封蝶閥 形式： 手動 |
硬密封蝶閥 主要功能：起開關作用 |
|
硬密封蝶閥 使用介質：水 油品 蒸汽 |
硬密封蝶閥 材質：鑄鋼 不銹鋼 |
硬密封蝶閥 標準：機械部標準或定做非標 |
硬密封蝶閥結構特點：
1、本蝶閥及吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。
2、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；
3、結構獨特，操作靈活、省力、方便、使用壽命長；
4、耐高溫、耐腐蝕、耐磨損的三維偏心。
硬密封蝶閥主要技術參數
|
公稱通徑
|
|
||||||
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
||
|
試驗壓力
PS(MPa) |
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
||
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|||
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等
|
||||||
|
適用溫度
|
-40℃-600℃
|
||||||
硬密封蝶閥主要零部件材料
|
名稱
|
材 料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鉬鋼
|
|
蝶板
|
鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料、氟塑料
|
|
填料
|
柔性石墨
|
硬密封蝶閥連接尺寸(1、P、R)
|
通徑DN
|
L
|
D1
|
D2
|
Z-φd
|
H
|
HO
|
D
|
L2
|
Wt/Kgs
|
|
50
|
43
|
125
|
99
|
4-18
|
105
|
350
|
90°
|
280
|
9
|
|
65
|
46
|
145
|
118
|
4-18
|
115
|
370
|
90°
|
280
|
11
|
|
80
|
49
|
160
|
132
|
8-18
|
125
|
380
|
45°
|
280
|
15
|
|
100
|
56
|
180
|
155
|
8-18
|
140
|
420
|
45°
|
280
|
18
|
|
125
|
64
|
210
|
185
|
8-18
|
170
|
470
|
45°
|
330
|
22
|
|
150
|
70
|
240
|
210
|
8-23
|
180
|
500
|
45°
|
330
|
25
|
硬密封蝶閥連接尺寸(1、P、R)
|
通徑DN
|
L
|
D1
|
D2
|
Z-φd
|
H
|
HO
|
D
|
L2
|
Wt/Kgs
|
|
50
|
43
|
125
|
99
|
4-18
|
105
|
350
|
90°
|
280
|
10
|
|
65
|
46
|
145
|
118
|
4-18
|
115
|
370
|
90°
|
280
|
12
|
|
80
|
49
|
160
|
132
|
8-18
|
125
|
380
|
45°
|
280
|
16
|
|
100
|
56
|
180
|
155
|
8-18
|
140
|
420
|
45°
|
280
|
20
|
|
125
|
64
|
210
|
185
|
8-18
|
170
|
470
|
45°
|
330
|
24
|
|
150
|
70
|
240
|
210
|
8-23
|
180
|
500
|
45°
|
330
|
27
|
蝶閥訂貨主要事項：
蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn】
