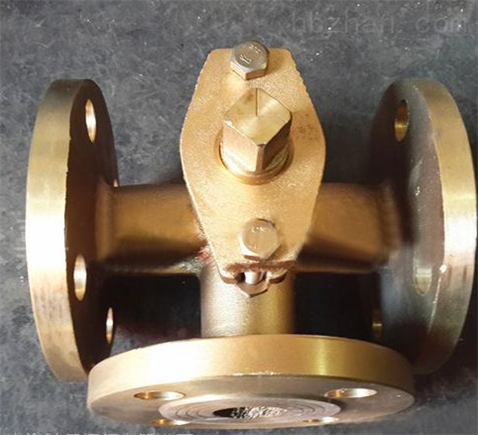

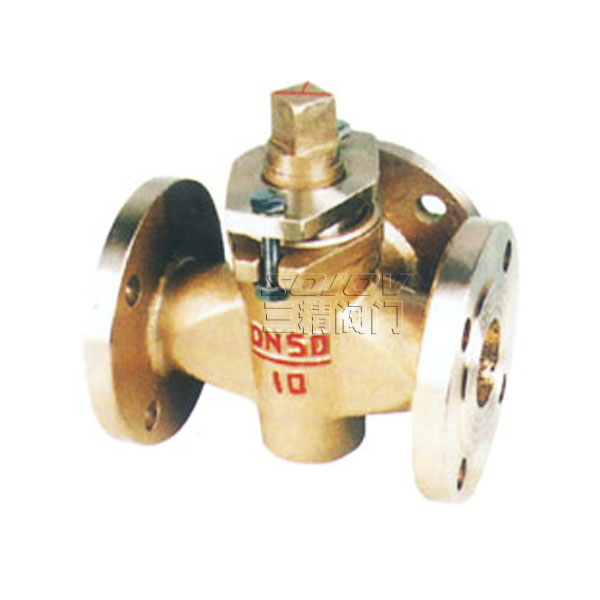

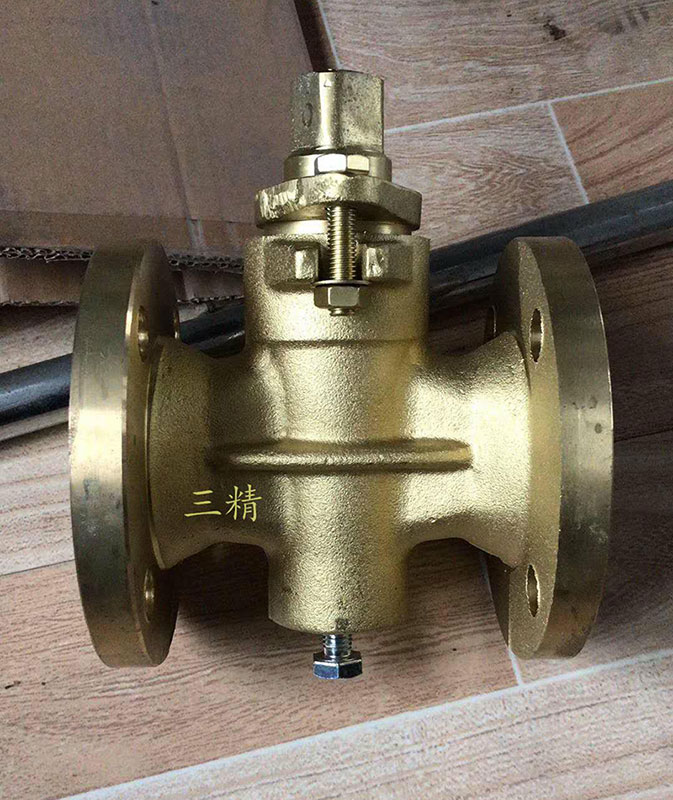

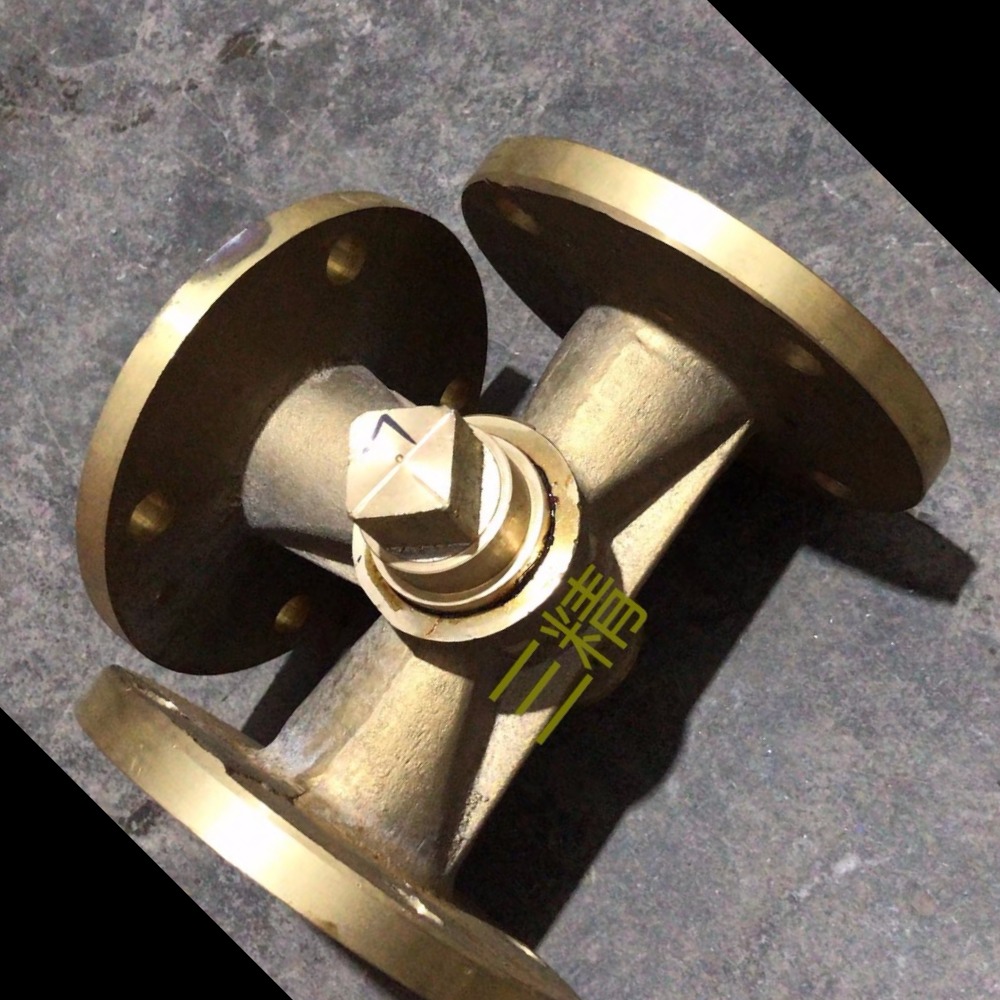

X44W三通全銅旋塞閥
X44W三通全銅旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。
下一個產品：X16W-1.0T三通內螺全銅旋塞閥
上一個產品：X44T-1.0三通銅芯旋塞閥
三通全銅旋塞閥主要優點：
適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。
三通全銅旋塞閥型號規格
|
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
|
殼體
|
密封
|
||||
|
X44W-1.0T
|
1.0
|
1.5
|
1.1
|
水、蒸氣、油品
|
≤100
|
三通全銅旋塞閥尺寸大小
|
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
z-φd
|
□s
|
h
|
H
|
||
|
1.0
|
25
|
145
|
115
|
85
|
56
|
4╳φ14
|
17
|
38
|
133
|
|
32
|
170
|
135
|
100
|
78
|
4╳φ18
|
18
|
45
|
152
|
|
|
40
|
180
|
145
|
110
|
85
|
4╳φ18
|
24
|
55
|
212
|
|
|
50
|
200
|
160
|
125
|
100
|
4╳φ18
|
28
|
74
|
260
|
|
|
65
|
220
|
180
|
145
|
120
|
4╳φ18
|
32
|
82
|
295
|
|
|
80
|
250
|
195
|
160
|
135
|
4╳φ18
|
40
|
95
|
327
|
|
|
100
|
300
|
215
|
180
|
155
|
8╳φ23
|
45
|
135
|
425
|
|
|
125
|
350
|
245
|
210
|
185
|
8╳φ23
|
54
|
154
|
482
|
|
|
150
|
400
|
280
|
240
|
210
|
8╳φ23
|
62
|
172
|
512
|
|
|
200
|
450
|
335
|
295
|
265
|
8╳φ23
|
75
|
195
|
605
|
|
|
250
|
530
|
390
|
350
|
320
|
8╳φ23
|
85
|
230
|
660
|
|
|
300
|
580
|
440
|
400
|
368
|
8╳φ23
|
100
|
263
|
760
|
|
X44W三通全銅旋塞閥的主要零件
|
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
|
X44W-1.0T
|
鑄銅
|
鑄銅
|
鑄銅
|
油浸石棉盤根
|
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
