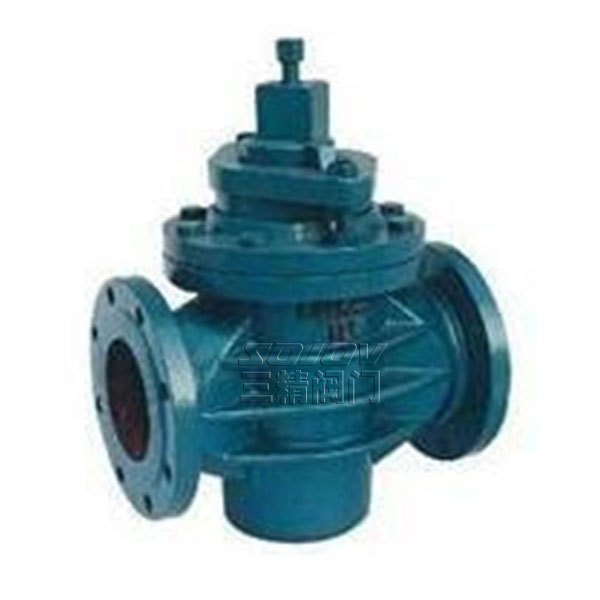

X47W油密封旋塞閥
油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。
下一個產品：沒有了
上一個產品：X14T-1.0三通銅芯內螺紋旋塞閥
X47W油密封旋塞閥概述
油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。
X47W-1.0油密封旋塞閥規格
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
工作壓力
P（MPa） |
適用介質
|
工作溫度
（℃） |
|
|
殼體
|
密封
|
||||
|
1.0
|
1.5
|
1.1
|
1.0
|
煤氣、油品
|
≤100
|

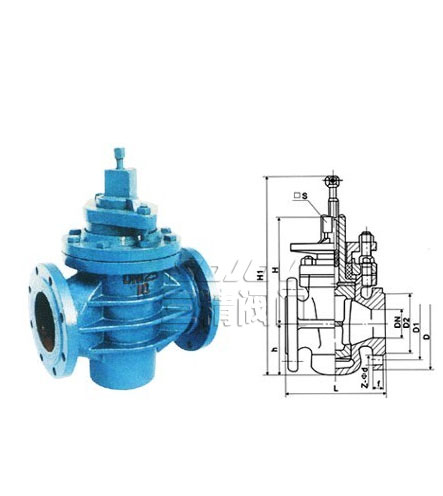

X47W-1.0油密封旋塞閥尺寸表
|
公稱通徑
DN（mm） |
尺寸
|
||||||
|
L
|
D
|
D1
|
D2
|
□S
|
z-φd
|
H1
|
|
|
50
|
170
|
160
|
125
|
100
|
32
|
4╳φ18
|
315
|
|
65
|
220
|
180
|
145
|
120
|
36
|
4╳φ18
|
360
|
|
80
|
250
|
195
|
160
|
135
|
46
|
4╳φ18
|
455
|
|
100
|
300
|
215
|
180
|
155
|
50
|
8╳φ18
|
500
|
|
125
|
350
|
245
|
210
|
185
|
55
|
8╳φ18
|
510
|
|
150
|
400
|
280
|
240
|
210
|
60
|
8╳φ23
|
605
|
|
200
|
450
|
335
|
295
|
265
|
60
|
8╳φ23
|
760
|
|
250
|
530
|
390
|
350
|
320
|
85
|
12╳φ23
|
800
|
|
300
|
580
|
440
|
400
|
368
|
100
|
12╳φ23
|
820
|
X47W-1.0油密封旋塞閥主要材料
|
零件名稱
|
閥體、塞子
|
填料
|
墊片
|
|
材料
|
|||
|
灰鑄鐵
|
橡膠石棉盤根
|
橡膠石棉板
|
