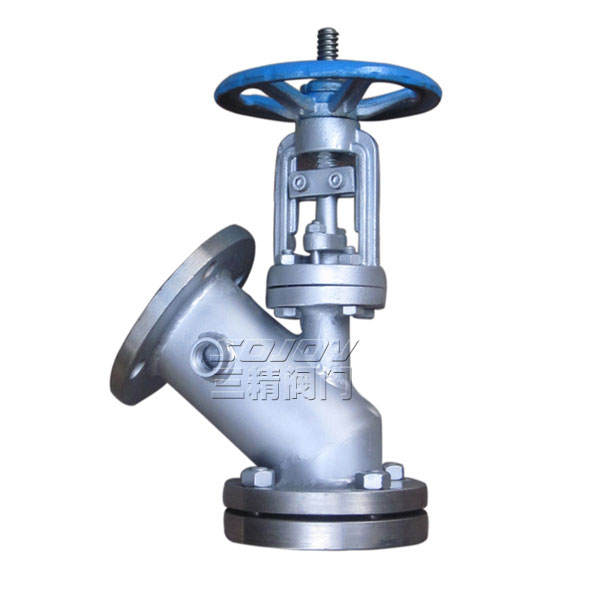

上下展式保溫放料閥
放料閥型號：HG5-81
公稱通徑：25MM-150MM
使用壓力：1.6MPA -2.5MPA
連接方式：法蘭連接
放料閥形式：手動
主要功能：起開關作用
使用介質：耐腐蝕介質
放料閥材質：不銹鋼
標準：化工部標準或定做非標
上展式不銹鋼保溫放料閥,下展式不銹鋼保溫放料閥
|
放料閥型號：HG5-81 |
公稱通徑：25MM-150MM |
使用壓力：1.6MPA -2.5MPA |
|
連接方式：法蘭連接 |
放料閥形式：手動 |
主要功能：起開關作用 |
|
使用介質：耐腐蝕介質 |
放料閥材質：不銹鋼 |
標準：化工部標準或定做非標 |
上下展式保溫放料閥主要尺寸表
我公司根據國內外先進的技術資料和圖樣，自行設計生產的技術資料和圖樣，自行設計生產的上下展式保溫放料閥是蝸爐應用系統裝置中的節能型閥門。本產品設計新穎、結構合理，采用不銹鋼、WCB鑄鋼等材質作閥體，密封性能良好。
上下展式保溫放料閥主要技術參數
|
壓力 |
工作溫度 |
適用介質 |
|||
|
公稱壓力 |
1.6 |
上密封試驗 |
≤175℃ |
水、顆粒、油品等 |
|
|
殼體試驗 |
2.4 |
高壓密封試驗 |
|||
上下展式保溫放料閥主要零件材料
|
閥體 |
閥瓣、密封圈、閥桿 |
螺母 |
|
殼體試驗 |
不銹鋼 |
銅 |
上下展式保溫放料閥主要外形尺寸
(法蘭尺寸按JB79PN1.6MPa)
|
口徑 |
上展式 |
下展式 |
||||||
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
