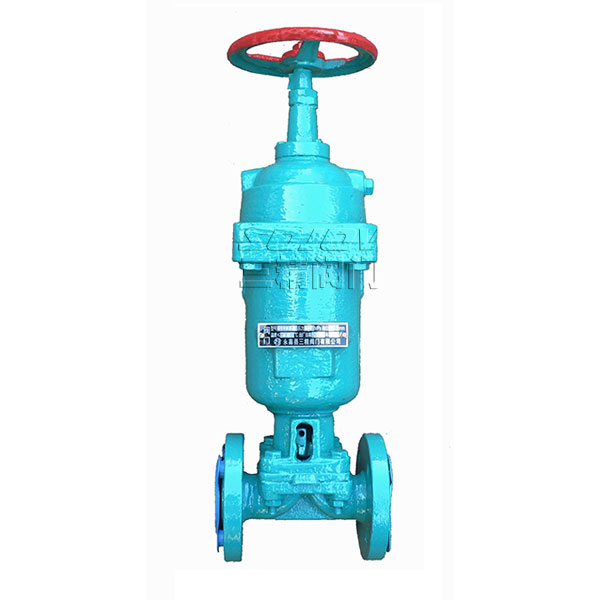

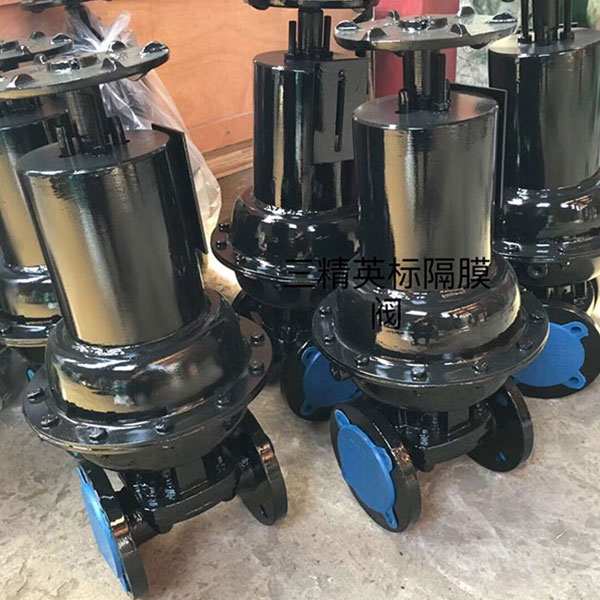

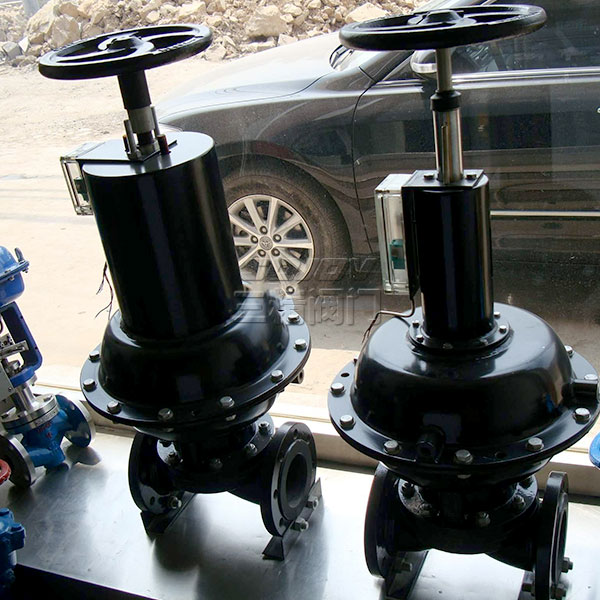

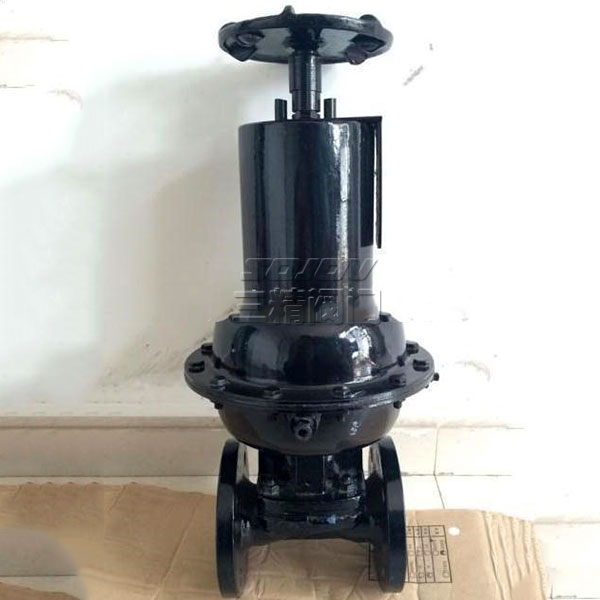

EG6B41J常閉式氣動襯膠隔膜閥
G6B41J氣動襯膠隔膜閥特點如下：
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式隔膜閥、直流式隔膜閥、截止式隔膜閥、直通式隔膜閥、閘板式隔膜閥和直角式隔膜閥六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種一、
襯膠隔膜閥.jpg "三精閥門")
氣動襯膠隔膜閥性能規范
|
型號
|
公稱壓力PN(MPa)
|
試驗壓力Ps(MPa)
|
適用介質
|
工作溫度(℃)
|
|
|
殼體試驗
|
密封試驗
|
||||
|
G6B41wJ-6
|
0.6
|
0.9
|
0.66
|
W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100 |
|
G6B41wJ-10
|
0.4
|
0.6
|
0.44
|
||
|
G6B41wJ-16
|
1.6
|
2.4
|
1.76
|
||
氣動襯膠隔膜閥主要零件材料
|
零件名稱
|
閥體
|
閥瓣、閥蓋
|
氣缸、氣缸蓋
|
螺桿、閥桿、活塞
|
隔膜
|
|
材料
|
HT200襯氟塑膠、襯橡膠
|
HT200
|
HT200
|
35
|
氯丁橡膠、氟塑料
|
氣動襯膠隔膜閥產品規格
|
型號
|
公稱通徑DN（mm)
|
||||||||||
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
G6B41wJ-6
|
|
|
|
|
|
|
|
|
|
|
.
|
|
G6B41wJ-10
|
|
|
|
|
|
.
|
.
|
.
|
.
|
.
|
|
|
G6B41wJ-16
|
.
|
.
|
.
|
.
|
.
|
|
|
|
|
||
氣動襯膠隔膜閥產品特點：G6B41J-10型 常閉氣動G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與制造按：GB12239 結構長度按：GB12221 法蘭連接尺寸按：GB 4216.4 試驗與檢驗按：GB/T 13927 常閉式氣動隔膜閥
氣動襯膠隔膜閥用途和主要性能規范
氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
氣動襯膠隔膜閥各種視裹材質的推薦使用范圍
|
視裹材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10 o C～85 o C |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10 o C～85 o C ] |
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10 o C～120 o C |
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
|
氯丁膠 |
（CR）-10 o C～120 o C |
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40 o C～100 o C |
非腐蝕性介質 |
隔膜材質的推薦使用范圍
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40 o C～100 o C |
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50 o C～100 o C |
用于凈化水、無機鹽、稀釋無機酸。 |
氣動襯膠隔膜閥主要性能參數
|
型號 |
公稱通徑DN（mm） |
工作壓力WP（Mpa） |
試驗壓力（Mpa） |
試驗溫度（o C） |
|
|
密封 |
強度 |
||||
|
EG41J W-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常溫 |
|
EG41J W-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
氣動襯膠隔膜閥結構特點和作用原理
隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)�；反之則閥門即開啟，色別隨之顯露。隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。
氣動襯膠隔膜閥主要零件的材料
|
序號 |
名稱 |
材料 |
|
1 |
體閥 |
鑄鐵 |
|
2 |
襯囊層 |
橡膠 |
|
3 |
隔膜 |
橡膠 |
|
4 |
閥瓣 |
鑄鐵 |
|
5 |
閥蓋 |
鑄鐵 |
|
6 |
閥桿 |
碳鋼 |
|
7 |
手輪 |
鑄鐵 |
氣動襯膠隔膜閥主要連接尺寸
|
公稱通 |
公稱壓力 |
工作壓力 |
主要外形尺寸 |
適用范圍 |
重量 |
|||||||||
|
L |
D1 |
D |
D0 |
? |
Z |
H |
溫度 |
介質 |
||||||
|
J型 |
W型 |
J型 |
W型 |
|
||||||||||
|
20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
小于等于100 |
一般腐蝕性 |
非腐蝕性 |
3 |
|
25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
|||||||
|
32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
||||||
|
40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
||||||||
|
50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
|||||||
|
65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
|||||
|
80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
||||||
|
100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
|||||||
|
125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
||||||||
|
150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
|||||||
|
200 |
527 |
521 |
295 |
342 |
483 |
22 |
|
143 |
||||||
