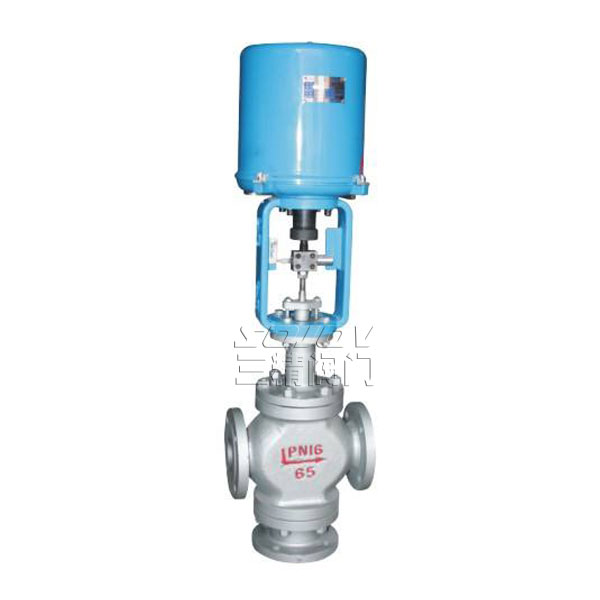

SZDLQ/X電子式電動三通合流（分流）調節閥
電子式電動三通調節閥
|
電子式調節閥型號：SZDLQ SZDLX |
電子式調節閥 公稱通徑：25MM-400MM |
電子式調節閥使用壓力：1.6MPA -10MPA |
|
電子式調節閥連接方式：法蘭連接 |
電子式調節閥 形式：電子式 |
電子式調節閥 主要功能：控制流量 |
|
電子式調節閥 介質：各種介質 |
電子式調節閥 材質：WCB鑄鋼 不銹鋼 |
電子式調節閥 標準：機械部標準或定做非標 |
節閥.jpg)
產品概述
SZDLQ電子式電動三通合流調節閥、SZDLX電子式電動三通分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用9610L系列電子式直行程電動執行機構，接受0～10或 4～20mA.DC信號驅動閥門啟閉。其中三通合流調工閥用于將兩種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
電子式調節閥公稱通徑由25mm至300mm，電子式調節閥公稱壓力有1.6、4.0、6.4MPa,電子式調節閥適用流體溫度由-60℃至450℃，電子式調節閥控制信號為0～10或4～20mA.DC。配用不同的閥蓋可分為普通型和散熱型兩種。
電子式調節閥主要零件材料
閥體、閥蓋：HT200、ZG230～450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填芯：聚四氟乙
烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
節閥 1.jpg)
電子式調節閥主要技術參數
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||
|
固有流量特性 |
直線、拋物線 |
||||||||||||
|
工作溫度（℃） |
普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 |
||||||||||||
|
介質溫度（℃） |
200以下（對合流閥而言） |
||||||||||||
|
固有可調比R |
30：1 |
||||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||
|
允許泄漏量 |
硬密封：Ⅳ級、軟密封：Ⅵ級 |
||||||||||||
|
作用方式 |
故障時：全關、全開、自鎖位 |
||||||||||||
|
信號范圍（mA.DC） |
0～10、4～20 |
||||||||||||
|
電源電壓 |
220V、50Hz |
||||||||||||
電氣調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。電氣調節閥在檢修時，需要重點檢查部位有哪些？分析如下：
1、檢查電氣調節閥的閥座：因工作時介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松弛；
2、檢查閥芯：閥芯是調節閥的可動部件之一，受介質的沖蝕較為嚴重，檢修時要認真檢查閥芯各部是否被腐蝕、磨損，特別是在高壓差的情況下，閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換；檢查密封填料：檢查盤根石棉繩是否干燥，如采用聚四氟乙烯填料，應注意檢查是否老化和其配合面是否損壞；
3、檢查電氣調節閥的執行機構中的橡膠薄膜是否老化，是否有龜裂現象。
4、檢查電氣調節閥間體內壁：在高壓差和有腐蝕性介質的場合，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓耐腐情況。
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
