當前位置: 首頁 > 隔膜閥系列 > G45J直流式襯膠隔膜閥

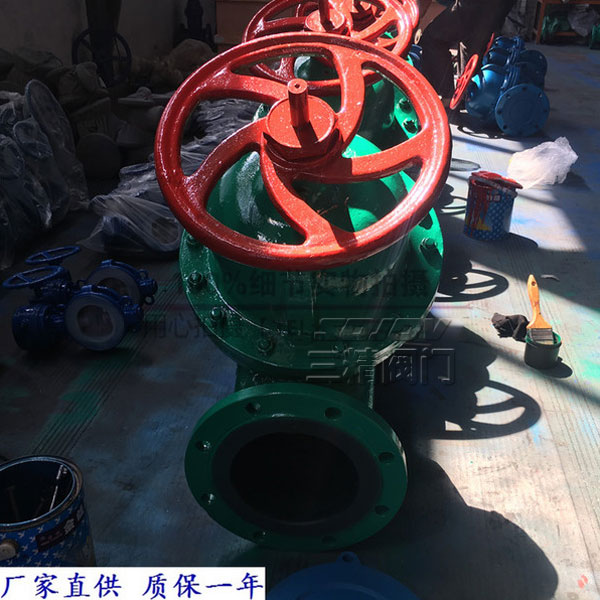

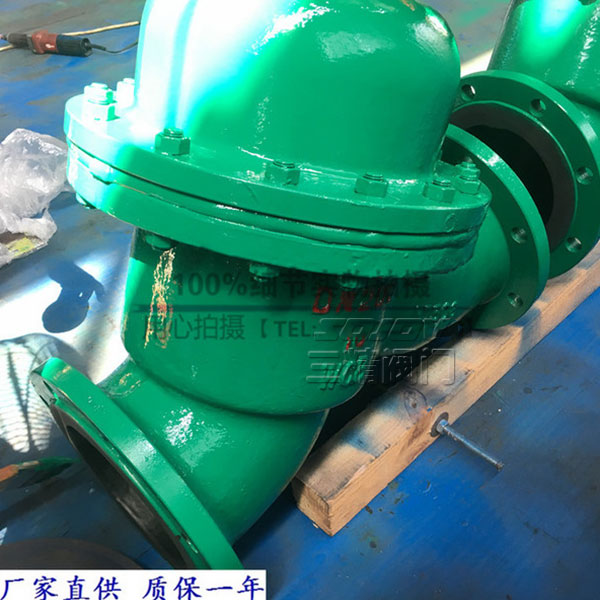

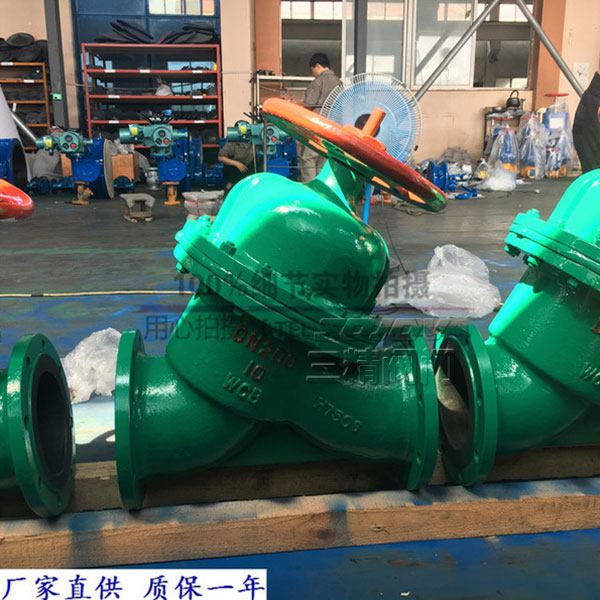

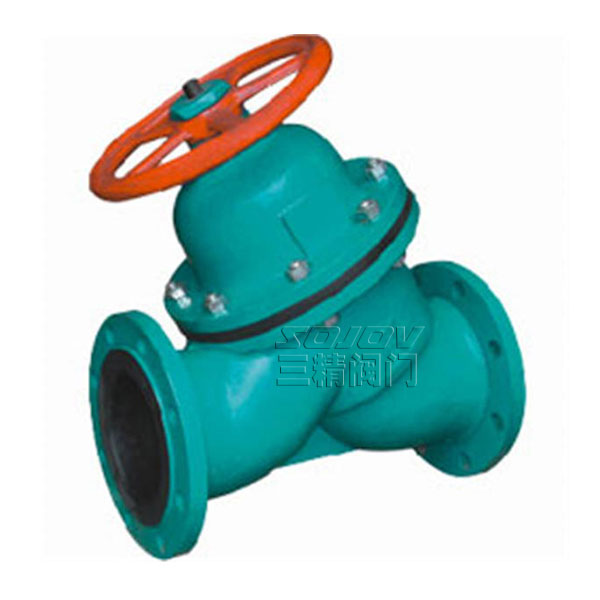

G45J直流式襯膠隔膜閥
  • G45J直流式襯膠隔膜閥
  • G45J直流式襯膠隔膜閥
  • G45J直流式襯膠隔膜閥
  • G45J直流式襯膠隔膜閥

G45J直流式襯膠隔膜閥

隔膜閥(diaphragmvalve)是一種特殊形式的截斷閥,出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。
分享到:

三精閥門G45J直流式襯膠隔膜閥可定制G45J直流式襯膠隔膜閥



直流式襯膠隔膜閥用途:

直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。適用溫度:≤85℃、≤100℃、 ≤120℃(按照襯里和隔膜材料)壓力等級:PN0.6、1.0、1.6

直流式襯膠隔膜閥 材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼    閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼   襯里:無襯里、橡膠   隔膜:橡膠   閥瓣:鑄鐵、碳鋼    閥桿:碳鋼、不銹鋼手輪:鑄鐵

直流式襯膠隔膜閥測試:

襯里層:電火花檢測   試驗與檢驗按GB/T13297標準   公稱壓力:PN(Mpa)  閥體:PN×1.5  密封:PN×1.1

直流式襯膠隔膜閥 結構特點:

隔膜閥是一種特殊形式的截止閥;

1、彈性密封的開閉件,確保沒有內漏;

2、流線型的流道,使得壓力損失小;

3、沒有填料函,因此沒有外漏;

4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;

5、隔膜可更換,維護費用低;

6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。

直流式襯膠隔膜閥主要尺寸及重量:

DN
mm

公稱壓力
MPa

工作壓力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

質量

25

0.6

0.6

145

115

85

4-14

2

178

190

120

-

32

160

140

100

4-18

2

196

217

140

-

40

180

150

110

4-18

3

196

217

140

14

50

210

165

125

4-18

3

219

240

200

20

65

250

185

145

4-18

3

264

272

200

29

80

300

200

160

4-18

3

285

315

280

42

100

350

220

180

8-18

3

352

383

320

61

125

400

250

210

8-18

3

470

515

320

79.5

150

0.4

460

285

240

8-22

3

508

554

400

150

200

570

340

295

8-22

4

602

660

500

236.5

250

680

395

350

12-22

4

708

786

500

-

300

790

445

400

12-22

4



三精閥門公司訂貨須知:

一、①直流式襯膠隔膜閥產品名稱與型號②直流式襯膠隔膜閥口徑③直流式襯膠隔膜閥是否帶附件以便我們的為您正確選型④直流式襯膠隔膜閥的使用壓力⑤直流式襯膠隔膜閥的使用介質的溫度。

二、若已經由設計單位選定三精閥門公司的直流式襯膠隔膜閥 型號,請按直流式襯膠隔膜閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://daicu.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
